Connecteur coaxial RF en acier inoxydable mâle MSSM haute performance pour câble MF147A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Plaquage: | Plaqué or/passivation | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | Le nombre d'équipements | Diélectrique: | Les États membres doivent respecter les dispositions suivantes: |
| Le type: | Connecteur de rf | Le sexe: | Homme |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur coaxial RF mâle MSSM,Connecteur RF en acier inoxydable MF147A,Connecteur RF 1 |
||
3. Équipement de mesure RF de haute précision : Dans le domaine des tests et mesures RF, une connexion précise est la clé pour garantir l'exactitude des résultats de mesure. Les caractéristiques haute performance des connecteurs MSSM les rendent adaptés à une variété d'équipements de mesure RF de haute précision.
La gamme de produits MSSM comprend des connecteurs d'ondes millimétriques haute performance conçus pour fonctionner à des fréquences allant jusqu'à 40 GHz. Ces connecteurs utilisent des connexions filetées à interface d'air et sont compatibles avec les connecteurs de la série SSMA, offrant une flexibilité. Les caractéristiques clés de la série MSSM comprennent leur petit facteur de forme, leur construction légère, leur haute fréquence de fonctionnement et leurs performances de connexion fiables. En conséquence, ils sont largement utilisés dans les mesures micro-ondes à haute fréquence et les dispositifs à ondes millimétriques.
Spécification :
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | |
| Impédance | 50Ω |
| Gamme de fréquences | CC~40GHz |
| Tension de tenue diélectrique | 500VRMS* |
| Résistance d'isolement | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| Grade de qualité | Grade haute performance |
| Caractéristiques mécaniques et matérielles | |
| Conducteur central | plaqué or ; Acier inoxydable passivéIsolationDiélectrique |
| Bronze au béryllium | plaqué or ; Acier inoxydable passivéIsolationDiélectriquePLF/PEI |
| Plage de température-55 ~ +125°C | Caractéristique : |
| 1. Performances à haute fréquence : Les connecteurs de la série MSSM sont conçus pour supporter une gamme de fréquences allant jusqu'à 40 GHz. Cette caractéristique de haute fréquence les rend idéaux pour les communications à ondes millimétriques, les systèmes radar et les applications RF de haute précision. | 2. Conception miniaturisée : Les connecteurs MSSM sont des connecteurs RF miniaturisés pour les applications où l'économie d'espace est requise, telles que les appareils de communication mobile et les petites antennes. Leur taille compacte aide à réaliser des connexions haute performance dans un espace limité.3. Mécanisme de verrouillage par filetage : Ces connecteurs sont dotés d'une conception de verrouillage par filetage qui offre une résistance mécanique et des performances électriques fiables. Le mécanisme de verrouillage par filetage assure une connexion stable et fiable, même en cas de vibrations ou dans des environnements difficiles. |
4. Interchangeabilité et compatibilité : Les connecteurs MSSM sont compatibles avec les connecteurs de la série SSMA, ce qui signifie qu'ils peuvent être utilisés de manière interchangeable, offrant aux utilisateurs plus de flexibilité et de commodité. Cette compatibilité permet aux utilisateurs de choisir le type de connecteur le plus approprié à leurs besoins spécifiques.
5. Haute fiabilité : Les connecteurs MSSM sont connus pour leur haute fiabilité et leur stabilité, et sont capables de maintenir des performances stables dans diverses conditions environnementales. Ceci est essentiel pour assurer la continuité et la fiabilité des systèmes de communication.

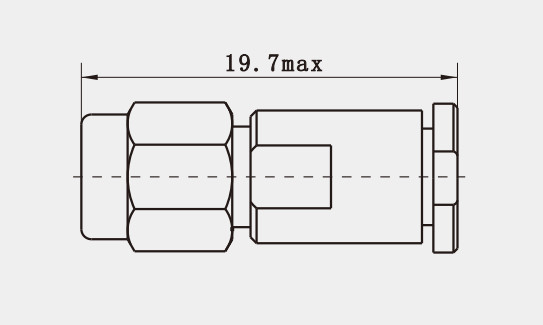

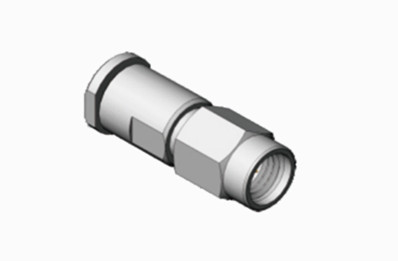

Dessin d'ensemble (mm) et image de
Connecteur RF coaxial MSSM mâle en acier inoxydable haute performance pour câble MF147A
Application :
1. Systèmes radar : Dans la technologie radar, les signaux à haute fréquence sont essentiels pour améliorer la résolution et la portée, et les performances à haute fréquence des connecteurs MSSM en font une partie indispensable des systèmes radar, en particulier dans les applications radar industrielles et civiles.2. Communications par satellite : Les communications par satellite nécessitent des connecteurs RF haute performance pour assurer une transmission de signal stable. La fiabilité et la stabilité des connecteurs MSSM les rendent idéaux pour les équipements de communication par satellite.3. Équipement de mesure RF de haute précision : Dans le domaine des tests et mesures RF, une connexion précise est la clé pour garantir l'exactitude des résultats de mesure. Les caractéristiques haute performance des connecteurs MSSM les rendent adaptés à une variété d'équipements de mesure RF de haute précision.
4. Stations de base de communication mobile : Les stations de base de communication mobile nécessitent un grand nombre de connecteurs RF pour la distribution et la réception de signaux, la conception miniaturisée et la haute fiabilité des connecteurs MSSM les rendent idéaux pour la construction et la maintenance des stations de base de communication mobile.
Catalogue de produits :
Adaptateur RF
Adaptateur guide d'ondes vers coaxial
Scellages hermétiques verre-métal
Connecteur série J30J
| Joints rotatifs micro-ondes |
| Câbles RF assemblés |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF type N |
| Connecteur RF BNC |
| Connecteurs ondes millimétriques (2,4 mm, 2,92 mm) |
| Autres adaptateurs RF 1,0 mm |
| 1. Adaptateur RF 1,0 mm femelle vers femelle |
| (Numéro de modèle : 1.0-KK) |
2. Adaptateur RF 1,0 mm mâle vers mâle
(Numéro de modèle : 1.0-JJ)
REMARQUE :
Nous avons plus de 10 000 types d'
Adaptateur,
si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos dét
ails.
