N Connecteur coaxial RF à bride à 4 trous avec surface convexe isolante
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Le sexe: | Homme |
| Modèle: | N-JFD94 | Plage de fréquences: | DC~11GHz |
| Mettre en évidence: | Connecteur coaxial RF à bride à 4 trous,N Connecteur coaxial RF mâle,Connecteur coaxial RF à surface convexe d'isolation |
||

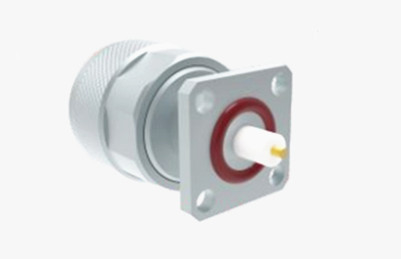

N Connecteur coaxial RF à bride à 4 trous avec surface convexe isolante
Le connecteur de la série N est conforme à la norme MIL-C-39012, avec une conception de connexion filetée et l'utilisation de l'air comme support.une fréquence de support allant jusqu'à 11 GHzLes connecteurs de précision de type N d'Elite Electronic étendent cette plage encore plus à 18 GHz et sont compatibles avec divers types de câbles RF.et largeur de bande de fréquence, ces connecteurs trouvent des applications étendues dans des secteurs tels que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes, les télécommunications numériques, les mesures micro-ondes, et plus encore.En plus, le connecteur de la série N sert d'interface d'essai largement utilisée dans les instruments de mesure.
Spécification
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 2,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

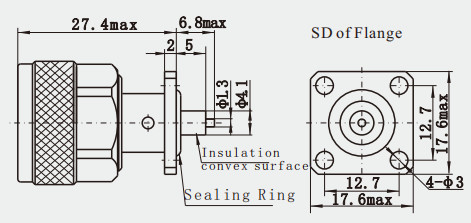

Dessin détaillé
Caractéristiques:
1Conception structurelle: Le connecteur de type N utilise une connexion filetée qui tourne et se verrouille pour une connexion rapide et fiable.Cette conception permet au connecteur de maintenir une connexion stable même dans des environnements de vibration ou de chocLa structure est généralement divisée en mâle ou femelle, et le style a une polarité standard ou une polarité inverse.
2- Plage de fréquences: les connecteurs N prennent en charge une large gamme de fréquences de signal, de 0 à 11 GHz, et les types améliorés peuvent même couvrir jusqu'à 18 GHz,ce qui le rend capable de répondre aux besoins d'une variété d'applications RF.
3. PERFORMANCE ELÉCTRIQUE: le connecteur de type N a de bonnes performances électriques, y compris une faible perte et un blindage élevé. Il est fabriqué avec des matériaux de haute qualité et un processus de fabrication de précision,qui produit de très faibles pertes pendant la transmission du signalEn revanche, sa coque est généralement faite de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
Traduit par DeepL.com (version gratuite)
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Applications:
1Équipement de communication sans fil: les connecteurs N jouent un rôle important dans le domaine de la communication sans fil, ils peuvent fournir une transmission de signal stable et efficace.supporter une large gamme de fréquences, afin de répondre aux besoins des stations de base de télécommunications mobiles et des réseaux sans fil.
2. électronique automobile: dans l'industrie automobile, des connecteurs de type N sont utilisés pour connecter divers capteurs,systèmes de contrôle et systèmes d'infotainment pour assurer la fiabilité et la stabilité de la transmission de données.
3Les dispositifs médicaux: le domaine des dispositifs médicaux a des exigences extrêmement élevées en matière de connecteurs.Les connecteurs de type N sont utilisés dans les équipements d'imagerie médicale et autres équipements médicaux critiques pour leurs bonnes performances électriques et leur résistance mécanique..
Traduit par DeepL.com (version gratuite)
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
