Connecteur coaxial RF à micro bande de haute performance N à monture de bride mâle
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Le sexe: | Homme |
| Modèle: | N-JFD95 | Plage de fréquences: | DC~11GHz |
| Mettre en évidence: | Connecteur coaxial RF haute performance,Connecteur coaxial RF à micro bande |
||

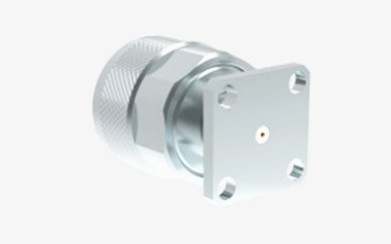

Connecteur coaxial RF à micro bande de haute performance N à monture de bride mâle
Les connecteurs de type N sont des connecteurs coaxiaux filettés conçus pour des performances anti-vibrations optimales et des caractéristiques électriques supérieures, avec une plage de fréquences typique allant jusqu'à 11 GHz.Nos connecteurs N de haute performance étendent cette plage à 18 GHzIls sont compatibles avec divers types de câbles RF et sont largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les micro-ondes et les communications numériques.ainsi que dans les instruments d'essai et de mesure.
Nous offrons des options de personnalisation pour différents types de connecteurs et d'adaptateurs de type N pour répondre aux exigences spécifiques des clients.Options de montage à la bride ou à la cloison, nous pouvons adapter nos produits à vos spécifications exactes.
Spécification
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 2,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

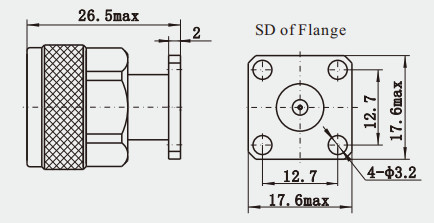

Dessin détaillé
Caractéristiques:
1. Résistance mécanique: le connecteur de type N est fabriqué en matériau métallique avec une bonne conductivité électrique et une bonne résistance mécanique.mais joue aussi le rôle de fixation et de protection des parties internesEn outre, sa conception compacte et ses excellentes performances offrent une solution de connexion fiable pour la transmission de divers signaux RF.
2Les connecteurs N sont largement utilisés dans l'aviation, l'aérospatiale, le radar, les communications micro-ondes, les communications numériques, l'équipement médical et d'autres domaines.En raison de ses excellentes performances électriques et de sa résistance mécanique, il est particulièrement adapté aux zones nécessitant une capacité de charge élevée, de bonnes performances RF et de travailler avec des câbles coaxials de plus grande taille.
3Compatibilité: les connecteurs N sont compatibles avec de nombreux types de câbles, y compris les câbles semi-rigides et les câbles flexibles, etc., ce qui les rend plus largement applicables dans les applications pratiques.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Applications:
1. Communication par micro-ondes: dans le domaine de la communication par micro-ondes, les connecteurs N sont utilisés pour connecter les lignes de transmission par micro-ondes afin d'assurer une transmission efficace du signal et de réduire la perte de signal.
2Les communications numériques: les systèmes de communication numérique nécessitent une transmission rapide et précise des données.les connecteurs de type N fournissent les solutions de connexion nécessaires pour assurer l'intégrité des données et la vitesse de transmission.
3. Mesure par micro-ondes: dans les équipements de mesure par micro-ondes, des connecteurs de type N sont utilisés pour connecter l'instrument d'essai au dispositif soumis à l'essai,et leurs performances de connexion précises sont essentielles à l'exactitude des résultats de mesure.
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
