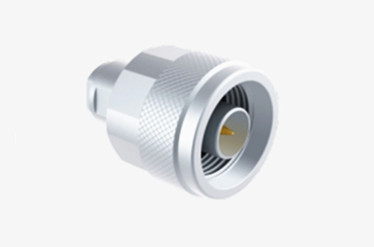

N-JB3G-2 Plage de fréquences DC-11GHz Clampe de soudure en acier inoxydable Connecteur coaxial RF pour 3 câbles semi-flexibles
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF de type N | Plaquage: | Plaqués en or/en nickel |
|---|---|---|---|
| Le sexe: | Homme | Plage de fréquences: | DC~11GHz |
| Modèle: | N-JB3G-2 | Impédance: | 50Ω |
| Mettre en évidence: | Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF DC-11GHz |
||
N Clampe de soudure en acier inoxydable RF connecteur coaxial pour câble semi-flexible 3#
Les connecteurs de type N sont des connecteurs coaxiaux filettés connus pour leurs propriétés anti-vibrations robustes et leurs excellentes caractéristiques électriques, fonctionnant généralement dans une plage de fréquences de 11 GHz.CependantCes connecteurs sont polyvalents et compatibles avec divers types de câbles RF, ce qui les rend largement utilisés dans des industries telles que l'aviation, les télécommunications, les télécommunications et les télécommunications.l'aérospatiale, les systèmes de radar, les communications micro-ondes, les communications numériques et les instruments de test et de mesure.
Nous fournissons des services de personnalisation pour une variété de connecteurs et d'adaptateurs de type N pour répondre aux exigences spécifiques des clients.Options de montage à la bride ou à la cloison, nous pouvons adapter nos produits à vos besoins uniques.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | Lamière, acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

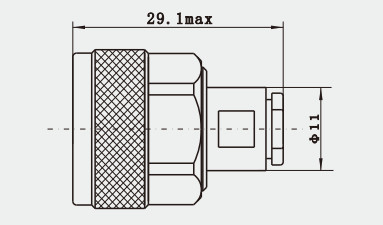

Dessin détaillé
Caractéristiques:
1. Transmission à large bande passante: prend en charge une large gamme de fréquences de signal, allant de 0 à 11 GHz.
2Faible perte: en adoptant des matériaux de haute qualité et un procédé de fabrication précis, la perte générée lors de la transmission du signal est extrêmement faible.qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
3- haut blindage: la coque est généralement faite de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
4. Forte durabilité: après un traitement et des essais spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.) et a une longue durée de vie.
5. Facile à utiliser: l'utilisation de connexion filetée rend les connecteurs faciles et rapides à connecter et à démonter.et convient à une variété d'environnements extérieurs.
Bonne compatibilité: compatible avec de nombreux types de câbles, y compris les câbles semi-rigides et les câbles flexibles, etc., ce qui le rend plus largement applicable dans les applications pratiques.
Applications:
1Équipement de communication sans fil: les connecteurs coaxials RF de type N jouent un rôle important dans les équipements de communication sans fil pour la connexion et la transmission de signaux RF.En raison de sa large bande passante de transmission, faible perte, écran élevé et durabilité, il peut répondre aux exigences élevées des équipements de communication sans fil pour la qualité de transmission du signal.
2.Aérospatiale: Dans le domaine aérospatial, les connecteurs coaxials RF de type N jouent également un rôle clé.et maintenir une condition de fonctionnement stable pour assurer la fiabilité de la transmission du signal.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
