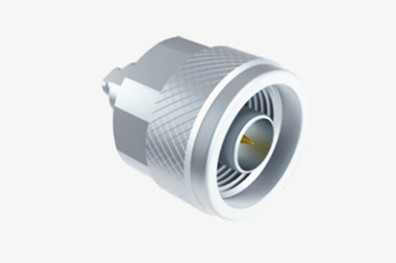

Connecteur coaxial RF de type N pour câble CXN3506 / MF108A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Résultats de la recherche: | ≤ 13 | Plage de fréquences: | DC~11GHz |
| Modèle: | N-J506G | Impédance: | 50Ω |
| Mettre en évidence: | Connecteur coaxial RF de type N,Connecteur coaxial RF MF108A,Connecteur coaxial RF CXN3506 |
||
Connecteur coaxial RF à pince à soudure de type N pour câble CXN3506/MF108A
Les connecteurs de la série N sont méticuleusement conçus et fabriqués pour répondre aux spécifications de la norme MIL-C-39012, en utilisant des connexions filetées et en utilisant l'air comme milieu diélectrique.Cette conception assure des performances électriques exceptionnelles jusqu'à une fréquence de 11 GHzLes connecteurs de précision de notre société sont capables de supporter des fréquences allant jusqu'à 18 GHz et sont compatibles avec une grande variété de câbles de radiofréquence.Ces connecteurs sont très appréciés pour leur résistance aux chocs exceptionnelleIls sont donc largement utilisés dans des industries telles que l'aviation, l'aérospatiale, le radar, la communication par micro-ondes, les télécommunications numériques,et mesure au micro-ondesEn outre, le connecteur de type N est couramment utilisé comme connecteur d'interface de test et est largement incorporé dans divers instruments de test.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

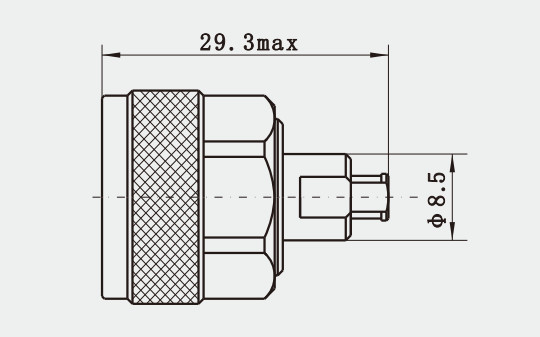

Dessin détaillé
Caractéristiques
1- Matériau et durabilité:
Les connecteurs de type N peuvent être en laiton ou en acier inoxydable. Les connecteurs de type N en acier inoxydable sont généralement plus durables et coûtent plus cher à fabriquer.
2. Construction et type:
Les connecteurs de type N sont construits de manière robuste et sont souvent utilisés dans des environnements de travail difficiles ou dans des zones d'essai où des prises et décharges répétées sont requises.
Il est classé en mâle ou femelle, et les styles sont disponibles en polarité standard ou inverse.
La forme est classée en type droit ou à angle droit ainsi qu'en type de bride à 4 trous, de type press-in, de type cloison, de type panneau à 2 trous, de type panneau à 4 trous ou de type sans charge et de nombreux autres types.
Applications
1Équipement de communication: Les connecteurs de type N sont utilisés dans divers dispositifs de communication, y compris les équipements à micro-ondes et les systèmes de communication numérique.Ils facilitent la connexion de câbles RF ou de lignes de microstrip dans les circuits RF.
2Instrumentation d'essai: en raison de leur excellente performance de blindage,Les connecteurs de type N sont fréquemment utilisés dans les équipements d'essai et de mesure pour assurer une transmission précise du signal et prévenir les interférences électromagnétiques.
3Aérospatiale: Les connecteurs de type N sont largement utilisés dans les communications militaires, l'aérospatiale et les systèmes de lancement au sol en raison de leur haute fiabilité et de leur résistance robuste aux vibrations.
4Appareils sans fil: dans les applications spéciales nécessitant des niveaux élevés de protection, telles que les températures extrêmes, les pressions ou les environnements vibratoires, les connecteurs de type N sont un choix idéal.
5Les connecteurs de type N sont également couramment utilisés dans les systèmes d'antenne et de radar pour assurer une transmission stable du signal et des liaisons de communication de haute qualité.
6. Dispositifs médicaux: Dans certains dispositifs médicaux de haute précision, des connecteurs de type N peuvent également être utilisés pour connecter des capteurs et transmettre des signaux, en particulier dans les applications nécessitant des connecteurs miniaturisés.
Catalogue du produit
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
