Connecteur coaxial RF à pince à soudure mâle de la série N pour câble CXN3507/MF363A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Résultats de la recherche: | ≤ 13 | Plage de fréquences: | DC~11GHz |
| Modèle: | N-J507G-1 | Impédance: | 50Ω |
| Mettre en évidence: | Connecteur coaxial RF CXN3507/MF363A,Connecteur coaxial RF de la série N,Clamp à soudure mâle connecteur coaxial RF |
||

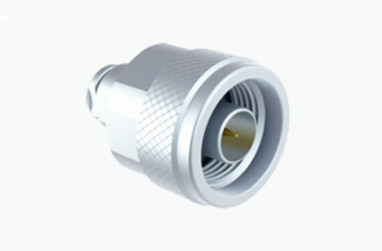

Connecteur coaxial RF à pince à soudure mâle de la série N pour câble CXN3507/MF363A
Les connecteurs de type N sont des connecteurs coaxiaux filettés connus pour leurs excellentes performances anti-vibration et leurs caractéristiques électriques, supportant généralement une plage de fréquences allant jusqu'à 11 GHz.Nos connecteurs étendent cette plage jusqu'à 18 GHz.Ils sont compatibles avec divers types de câbles RF et sont largement utilisés dans l'aviation, le radar, les micro-ondes, les communications numériques et les instruments de test et de mesure.
Nous offrons également des options de personnalisation pour différents connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques des clients.monture de bride ou de cloisonnage, nous pouvons répondre à vos besoins.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |
Caractéristiques
1Les connecteurs de type N sont disponibles dans une variété de styles de terminaison, y compris snap/solder, snap/solder (contact statique), crimp/solder, champ remplaçable, soudé ou soudé/soudé.
2. Scénarios d'application:
Le connecteur de type N convient à une variété de câbles coaxiaux, y compris les types à faible perte.
Il excelle là où une puissance élevée et des performances élevées sont requises et est mieux adapté pour une utilisation avec de plus grands câbles à faible perte.
Il est largement utilisé dans le radar, les communications, la transmission de données et les équipements aérospatiaux.

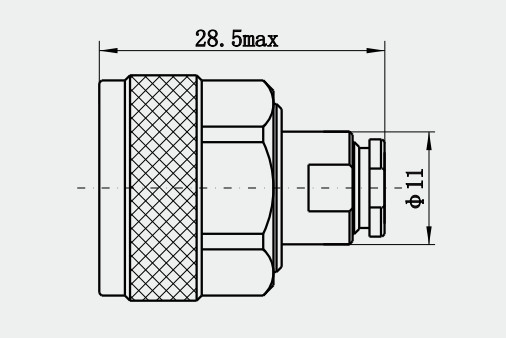

Dessin détaillé
Applications
1Équipement industriel: dans les systèmes d'automatisation et de contrôle industriels, les connecteurs N sont utilisés pour connecter des capteurs,les contrôleurs et autres équipements pour assurer l'exactitude et la stabilité de la transmission du signal.
2Environnement marin: les connecteurs N résistants au milieu marin sont conçus pour les équipements d'exploration marine et les systèmes de communication sous-marine.avec une structure étanche et des matériaux résistants à la corrosion.
3- Instruments d'essai et de mesure:Les connecteurs de type N sont utilisés dans les laboratoires et les environnements d'essai pour connecter l'équipement d'essai et prendre en charge la prise et la décharge répétées afin d'assurer la fiabilité du processus d'essai..
4. Télédiffusion: Dans les systèmes de transmission de télévision, les connecteurs N sont utilisés pour connecter émetteurs, récepteurs et antennes afin de prendre en charge la transmission de signaux vidéo et audio de haute qualité.
Catalogue du produit
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
