N Liège d'acier inoxydable mâle + connecteur coaxial RF de pinceau pour câble MF147A/MF147B
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-J416G-1 | Le sexe: | Homme |
| Mettre en évidence: | N Connecteur coaxial RF mâle,Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF par câble MF147B |
||

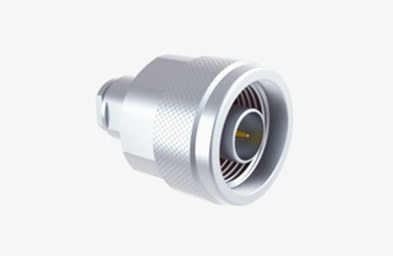

N Liège en acier inoxydable mâle + connecteur coaxial RF à pince pour câble MF147A/MF147B
Les connecteurs de type N sont des connecteurs coaxiaux filettés connus pour leurs excellentes capacités anti-vibrations et leurs performances électriques, avec une plage de fréquences typique allant jusqu'à 11 GHz.Nos connecteurs de type N peuvent supporter des fréquences jusqu'à 18 GHzIls sont compatibles avec différents types de câbles RF et sont couramment utilisés dans l'aviation, l'aérospatiale, le radar, les micro-ondes, les communications numériques et les instruments de test et de mesure.
Nous offrons la personnalisation pour différents types de connecteurs et adaptateurs de type N pour répondre aux différentes exigences des clients.Options de montage à la bride ou à la cloison, nous pouvons répondre à vos besoins spécifiques.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

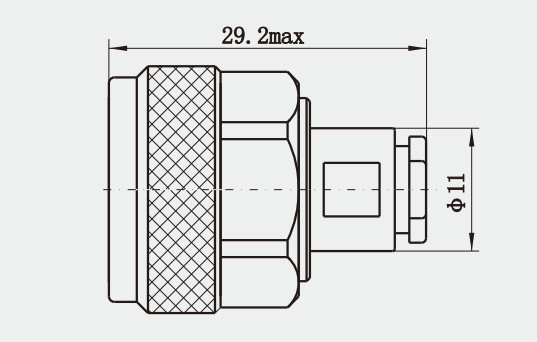

Dessin détaillé
Caractéristiques:
1Plage de fréquences: les connecteurs de type N prennent en charge les signaux dans la plage de fréquences de 0 à 11 GHz, avec des types améliorés disponibles jusqu'à 18 GHz.Cela le rend excellent dans les applications à haute fréquence et répond aux besoins des systèmes de communication et de radar modernes.
2. Spécification d'impédance: la spécification d'impédance des connecteurs N est généralement de 50 ohms, ce qui est l'une des valeurs d'impédance les plus couramment utilisées dans le domaine RF,contribuer à assurer la stabilité et l'efficacité de la transmission du signal.
Applications:
1. Construction de la station de base: les connecteurs de type N sont utilisés dans les modules émetteurs-récepteurs RF des stations de base pour assurer la stabilité et la fiabilité de la transmission du signal.
2Transmission par micro-ondes: Dans les systèmes de transmission par micro-ondes, des connecteurs N sont utilisés pour connecter l'antenne à l'équipement émetteur/récepteur, fournissant ainsi un chemin de transmission efficace du signal.
Catalogue du produit:
| Adaptateur RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Connecteur RF MCX/MMCX |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
