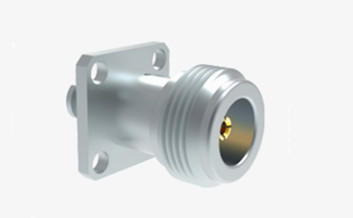

Connecteur RF féminin en acier inoxydable de type N pour câble CXN3507/ M363A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF de type N | Plaquage: | Plaqués en or/en nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KF507G-2 | Le sexe: | Femme |
| Mettre en évidence: | Connecteur RF féminin de type N,Connecteur RF CXN3507,Connecteur RF M363A |
||
Connecteur RF féminin en acier inoxydable de type N pour câble CXN3507/ M363A
Les connecteurs de la série N sont conçus et fabriqués conformément aux normes MIL-C-39012.Ces connecteurs offrent des performances électriques supérieures sur des fréquences allant jusqu'à 11 GHzNos connecteurs de précision étendent cette plage à 18 GHz et sont adaptables à un large spectre de câbles de radiofréquence.une fiabilité élevée, une large bande passante de fréquence et des avantages supplémentaires, ils trouvent des applications étendues dans des secteurs tels que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes,télécommunications numériques, et les mesures au micro-ondes.
En outre, le connecteur de type N sert de connecteur d'interface d'essai répandu, largement utilisé dans les instruments d'essai et de mesure.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Résistance à l'usure | Ruban de silicone | |
| Isolateur | PTFE | |
| Durabilité | 500 cycles | |

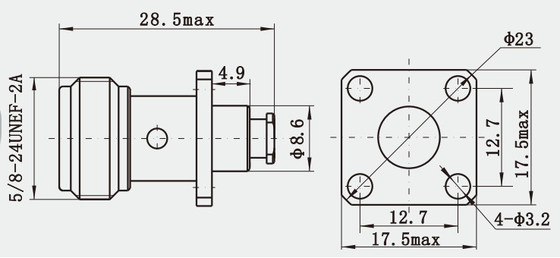

Dessin détaillé
Caractéristiques:
1Appareil et structure: les connecteurs de type N sont disponibles en profils droits ou à angle droit, ainsi qu'en bride à 4 trous, press-in, cloisons, panneau à 2 trous, panneau à 4 trous,ou des types non adaptés pour répondre à différents besoins d'installation et d'application. Grâce à sa structure solide, il est couramment utilisé dans des environnements de travail difficiles ou des zones d'essai qui nécessitent une prise et une décharge répétées.
2Les connecteurs N sont disponibles dans une variété de méthodes de terminaison, y compris snap/solder, snap/solder (contact statique), crimp/solder, champ remplaçable, soudé,ou soudés/soudés, offrant des options de connexion flexibles.
Applications:
1- communication par satellite: dans le système de communication par satellite,Les connecteurs de type N sont utilisés pour connecter la liaison de communication entre les stations au sol et les satellites afin d'assurer l'efficacité et la sécurité de la transmission de données..
2Avionique: Les équipements avioniques tels que les systèmes de navigation, les systèmes de communication, etc., utilisent également largement des connecteurs de type N pour faire face à l'environnement de travail difficile.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF MCX/MMCX |
| Connecteur RF SMP/SSMP |
| Sceaux hermétiques vitre-métal |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
