Connecteur coaxial RF en acier inoxydable à angle droit mâle de la série N pour câble CXN3449/MF503A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-JW417G | Le sexe: | Homme |
| Mettre en évidence: | Connecteur coaxial RF à angle droit mâle,Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF CXN3449/MF503A |
||

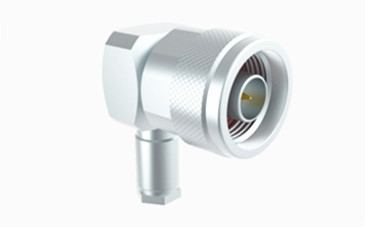

Connecteur coaxial RF en acier inoxydable à angle droit mâle de la série N pour câble CXN3449/MF503A
Les connecteurs de type N sont des connecteurs coaxiaux filettés conçus pour des performances anti-vibrations robustes et d'excellentes caractéristiques électriques, nos modèles prenant en charge des fréquences allant jusqu'à 18 GHz.Ces connecteurs sont compatibles avec une variété de câbles RF et sont largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes, les télécommunications numériques, ainsi que pour les instruments d'essai et de mesure.
Nous offrons des options de personnalisation pour différents connecteurs de type N pour répondre aux exigences diverses des clients.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

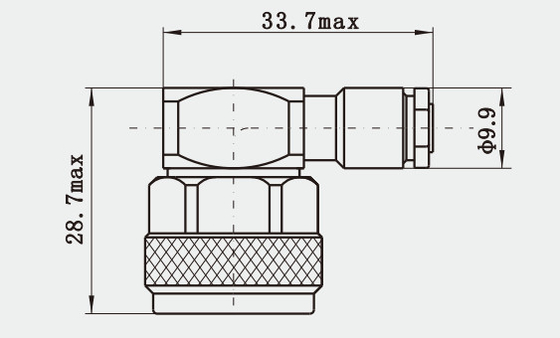

Dessin détaillé
Caractéristiques:
1. Matériau du corps: le matériau du corps des connecteurs N peut être en laiton ou en acier inoxydable. Les connecteurs en acier inoxydable sont plus durables et adaptés à des environnements difficiles tels que les températures élevées,haute humidité et gaz corrosifs.
2. Fiabilité et durée de vie: Les connecteurs de type N se caractérisent par une fiabilité élevée et une longue durée de vie, et peuvent fonctionner de manière stable dans divers environnements difficiles.Son mécanisme de raccordement fileté est raisonnablement conçu pour empêcher efficacement le relâchement et la chute.
Applications:
1Systèmes de contrôle: Dans les systèmes de contrôle industriels, les connecteurs N sont utilisés pour connecter divers capteurs et actionneurs afin d'assurer la transmission précise des signaux de contrôle.
2Équipement d'essai et de mesure: dans les équipements d'essai et de mesure, des connecteurs de type N sont utilisés pour connecter l'instrument d'essai et le dispositif soumis à l'essai afin de fournir une connexion de signal fiable.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
