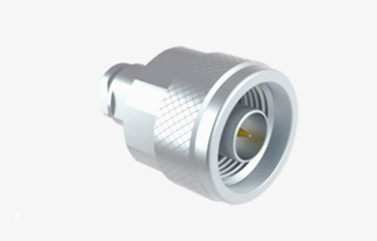

N Montage de pinceau de soudure du connecteur coaxial RF en acier inoxydable
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz (Max.18GHz) |
| Modèle: | N-J417G | Résultats de la recherche: | ≤ 13 |
| Mettre en évidence: | N Connecteur coaxial RF mâle,Connecteur coaxial RF en acier inoxydable,Le connecteur coaxial RF est monté sur la pince à souder |
||
N Montage de pinceau de soudure du connecteur coaxial RF en acier inoxydable
Les connecteurs de type N sont dotés de raccords filettés, offrant de fortes capacités anti-vibrations et d'excellentes performances électriques, supportant généralement des fréquences allant jusqu'à 11 GHz.Nos modèles avancés étendent cette plage à 18 GHz.La conception filetée minimise le bruit et résiste efficacement aux chocs et aux vibrations. Nos connecteurs LTI N respectent les normes MIL-C-39012.et largement utilisé dans l'aviation, l'aérospatiale, les systèmes radar, les communications par micro-ondes, les télécommunications numériques et les instruments de test et de mesure.
Nous offrons la personnalisation de différents connecteurs et adaptateurs de type N pour répondre aux besoins divers des clients, que vous ayez besoin de configurations droites ou à angle droit, de monture de bride ou d'options de montage de cloisons.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie. D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux: D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

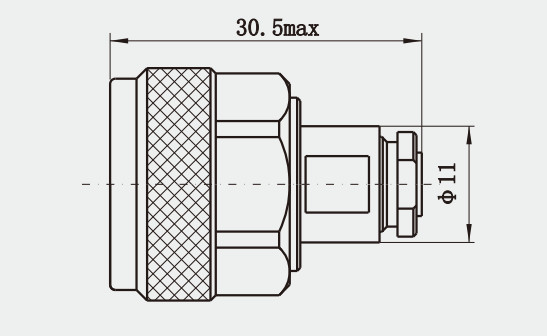

Dessin détaillé
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Caractéristiques:
1Interchangeabilité: les connecteurs de type N peuvent être interchangés avec des produits similaires de type NG internationaux, ce qui augmente sa polyvalence et sa flexibilité.
2. Domaines d'application: En raison de ses excellentes performances et de sa fiabilité, les connecteurs de type N sont largement utilisés dans les équipements radar, de communication, de transmission de données et aérospatiaux.
Applications:
Laboratoire RF: Dans le laboratoire RF, des connecteurs N sont utilisés pour connecter divers instruments RF et équipements d'essai pour soutenir des expériences à haute fréquence et à haute puissance.
Test d'antenne: dans le test d'antenne, des connecteurs de type N sont utilisés pour connecter les antennes et les équipements d'essai afin d'assurer l'exactitude et la fiabilité des données d'essai.
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous sommes impatients de recevoir votre demande à une date précoce.S'il vous plaît contactez-nous ce dont vous avez besoin (( longueur du câble / connecteur) afin que nous puissions vous offrir le SPEC,et la meilleure qualité et le service,prix compétitif, réponse rapide, livraison à temps
