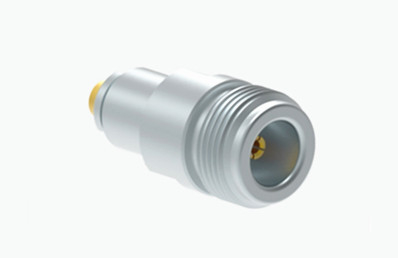

N Montage de pinceau de connecteur coaxial RF en acier inoxydable pour câble MF147A/MF147B
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz (Max.18GHz) |
| Modèle: | N-K416G | Résultats de la recherche: | ≤ 13 |
| Mettre en évidence: | Connecteur coaxial RF monté à la pince,N Connecteur coaxial RF féminin,Connecteur coaxial RF en acier inoxydable |
||
N Montage de pinceau de connecteur coaxial RF en acier inoxydable pour câble MF147A/MF147B
Les connecteurs de type N sont des connecteurs coaxiaux filettés réputés pour leurs capacités anti-vibrations robustes et leurs caractéristiques électriques supérieures, avec une plage de fréquences typique allant jusqu'à 11 GHz.CependantLes connecteurs LTI N peuvent supporter des fréquences allant jusqu'à 18 GHz. La conception de l'accouplement fileté garantit un faible bruit et une haute résistance aux chocs et aux vibrations.Ces connecteurs sont compatibles avec divers câbles RF et sont largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les communications par micro-ondes, les communications numériques et les instruments de test et de mesure.
Nous offrons des options de personnalisation pour une variété de connecteurs et d'adaptateurs de type N pour répondre aux exigences diverses des clients.monture de bride ou de cloisonnage, nous pouvons adapter les solutions à vos besoins spécifiques.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

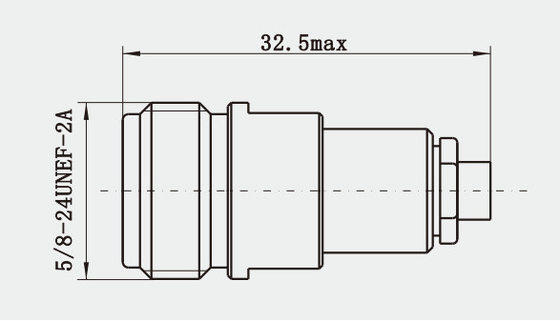

Dessin détaillé
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Caractéristiques:
1. Transmission à large bande passante: prend en charge une large gamme de fréquences de signal, allant de 0 à 11 GHz et le type amélioré peut même couvrir jusqu'à 18 GHz,répondant aux besoins d'une variété d'applications RF.
2Faible perte: en adoptant des matériaux de haute qualité et un procédé de fabrication précis, la perte générée lors de la transmission du signal est extrêmement faible.qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
3- haut blindage: la coque est généralement faite de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
4. Forte durabilité: après un traitement et des essais spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.).) et a une longue durée de vie.
Applications:
1L'aérospatiale: le domaine aérospatial a des exigences de performance extrêmement élevées pour les connecteurs, et les connecteurs RF par câble de jonction de type N sont largement utilisés dans les communications par satellite, les systèmes de radar,navigation aérienne et autres systèmes clés pour leur fiabilité élevée, résistance à haute température, résistance aux vibrations et autres caractéristiques.
2Équipement de radiodiffusion et de télévision: dans les systèmes de radiodiffusion et de télévision, des connecteurs RF à câble de connexion de type N sont utilisés pour connecter des émetteurs, des récepteurs, des câbles de connexion de type N, des câbles de connexion de type N, des câbles de connexion de type N et des câbles de connexion de type N.antennes et autres équipements pour assurer une transmission de haute qualité des signaux de radiodiffusion et de télévision.
3Automatisation industrielle: dans le système de contrôle de l'automatisation industrielle, des connecteurs de type N peuvent être utilisés pour connecter divers capteurs,les actionneurs et les contrôleurs pour réaliser la transmission rapide des données et l'exécution précise des instructions de commande.
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous sommes impatients de recevoir votre demande à une date précoce.S'il vous plaît contactez-nous ce dont vous avez besoin (( longueur du câble / connecteur) afin que nous puissions vous offrir le SPEC,et la meilleure qualité et le service,prix compétitif, réponse rapide, livraison à temps
