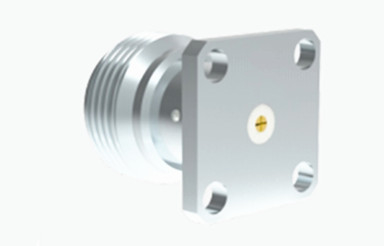

N Connecteur coaxial RF féminin avec micro-bandes assorties de pinφ 0.45
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Je vous en prie.: | ≤ 13 | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD55 | Impédance: | 50Ω |
| Mettre en évidence: | N Connecteur coaxial RF féminin,φ0 |
||
N Connecteur coaxial RF féminin avec micro-bandes correspondantes Pinφ0.45
Les connecteurs de la série N sont conçus et fabriqués conformément à la norme MIL-C-39012, avec des connexions filetées et l'air comme diélectrique.Ils offrent des performances électriques exceptionnelles jusqu'à 11 GHz.Nos connecteurs de précision peuvent supporter des fréquences allant jusqu'à 18 GHz et sont adaptables à différents câbles de radiofréquence.haute fiabilité, et une large bande passante, ce qui les rend largement utilisés dans des industries telles que l'aviation, l'aérospatiale, le radar, la communication par micro-ondes, les télécommunications numériques et la mesure par micro-ondes.le connecteur de type N est couramment utilisé comme connecteur d'interface d'essai, largement incorporé dans de nombreux instruments d'essai.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

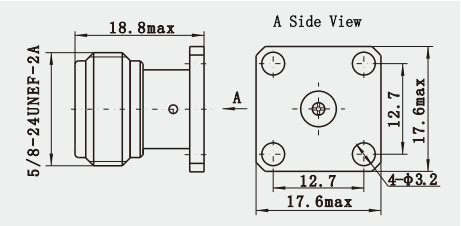

Dessin détaillé
Caractéristiques
1Faible perte: en utilisant des matériaux de haute qualité et un procédé de fabrication de précision, les connecteurs de type N produisent une perte très faible dans le processus de transmission du signal,qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
2. Forte durabilité: après un traitement et des essais spéciaux, les connecteurs de type N sont capables de fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.).) et ont une longue durée de vie.
3Bonne compatibilité: les connecteurs N sont compatibles avec de nombreux types de câbles, y compris les câbles semi-rigides et les câbles flexibles, etc., ce qui les rend plus largement applicables dans les applications pratiques.
Applications
1Dispositifs médicaux: Les connecteurs de type N sont également utilisés dans le domaine des dispositifs médicaux pour fournir des connexions fiables pour la transmission de signaux RF dans les équipements médicaux.Cela nécessite des connecteurs avec un haut degré de précision et de fiabilité pour assurer le bon fonctionnement des équipements médicaux.
2. Aérospatiale: dans le domaine aérospatiale, les connecteurs N ont également un large éventail d'applications.connecteurs de haute fiabilité pour assurer le fonctionnement stable des équipements dans des environnements extrêmes.
Catalogue du produit
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
