N Connecteur coaxial RF en acier inoxydable féminin à 4 trous pour communication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD289G | Le sexe: | Femme |
| Mettre en évidence: | Connecteur coaxial RF à bride à 4 trous,N Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF de communication |
||

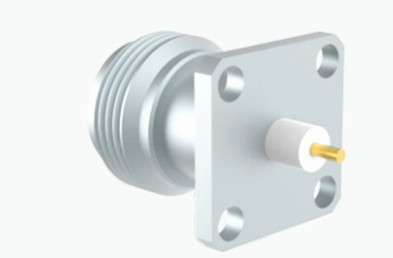

N Connecteur coaxial RF en acier inoxydable féminin à 4 trous pour communication
Les connecteurs de type N sont des connecteurs coaxiaux filettés connus pour leurs excellentes propriétés anti-vibrations et leurs performances électriques, avec une plage de fréquences typique allant jusqu'à 11 GHz.nos connecteurs de type N sont conçus pour fonctionner efficacement jusqu'à 18 GHzCes connecteurs sont polyvalents et compatibles avec divers types de câbles RF, ce qui les rend largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes,communications numériquesNous offrons des options de personnalisation pour différents types de connecteurs et d'adaptateurs de type N pour répondre aux exigences spécifiques du client.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

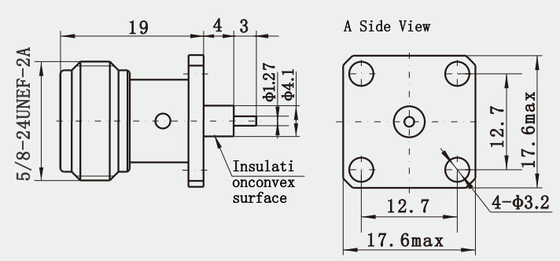

Dessin détaillé
Caractéristiques:
1Structure de base: La structure de base du connecteur de type N se compose de trois parties: conducteur intérieur, conducteur moyen et conducteur extérieur, et contient également des parties structurelles, des joints, etc.
2. Conception de la forme: la forme du connecteur de type N est divisée en type droit ou à angle droit et type de bride à 4 trous, type press-in, type d'espacement, type de panneau à 2 trous, type de panneau à 4 trous ou type sans chargement.
Indicateurs de performance
3Impédance caractéristique: L'impédance caractéristique des connecteurs de type N est généralement de 50 ohms, ce qui est l'impédance standard largement utilisée dans les domaines des communications mobiles, des données sans fil,Système d'appel d'appel, etc.
Applications:
1Station de base de communication mobile: en raison de sa fiabilité élevée et de ses excellentes performances d'intermodulation,Le connecteur de type N est couramment utilisé dans les stations de base de télécommunications mobiles pour assurer une transmission stable du signal.
2Équipement de communication sans fil: dans les équipements de communication sans fil, la capacité de charge élevée et les bonnes performances RF des connecteurs de type N en font un choix idéal.
3Transmission et réception de radiodiffusion et de télévision: Les connecteurs N sont adaptés aux systèmes de transmission et de réception de radiodiffusion et de télévision et peuvent fournir une connexion de signal stable.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
