Connecteur coaxial RF féminin à haute performance de type N pour la communication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD383 | Le sexe: | Femme |
| Mettre en évidence: | type connecteur coaxial femelle de n de rf,Connecteur coaxial RF haute performance,Connecteur coaxial RF de communication |
||

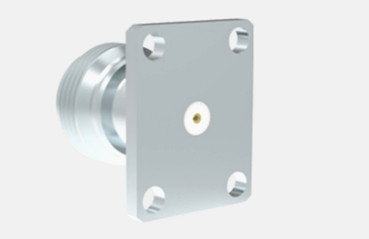

Connecteur coaxial RF féminin à haute performance de type N pour la communication
Les connecteurs de type N sont des connecteurs coaxiaux filettés réputés pour leurs capacités anti-vibrations robustes et leurs caractéristiques électriques supérieures, supportant généralement des fréquences allant jusqu'à 11 GHz.Nos connecteurs de type N étendent cette plage à 18 GHz.Ces connecteurs sont polyvalents et compatibles avec divers types de câbles RF, ce qui les rend largement utilisés dans des industries telles que l'aviation, l'aérospatiale, les systèmes radar, les communications micro-ondes,communications numériquesNous offrons des options de personnalisation pour différents types de connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques des clients,si vous avez besoin de configurations droites ou en angle droit, monture de bride ou monture de cloison.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Résistance à l'usure | Ruban de silicone | |
| Isolateur | PTFE | |
| Durabilité | 500 cycles | |

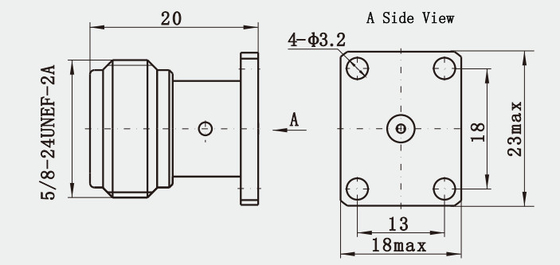

Dessin détaillé
Caractéristiques:
1Le rapport de tension à ondes stables (VSWR) est l'un des indicateurs importants pour mesurer la supériorité des connecteurs.
Caractéristiques du matériau
2Matériau du conducteur extérieur: Le conducteur extérieur des connecteurs de type N est généralement en acier inoxydable, qui est généralement plus durable, mais aussi plus coûteux à fabriquer.
3Connexion: N connecteurs sont filetés, ce qui offre une bonne résistance mécanique et stabilité.
Applications:
1Système radar: En raison de sa structure solide, les connecteurs N fonctionnent bien dans les systèmes radar et peuvent résister à une transmission de grande puissance.
2Communication par satellite: Les connecteurs N sont largement utilisés dans les systèmes de communication par satellite, ce qui permet la transmission de signaux à bande haute fréquence.
3. Instruments de mesure à micro-ondes: Les connecteurs N sont couramment utilisés dans les instruments de mesure à micro-ondes qui nécessitent une stabilité à haute fréquence et des performances de blindage.
4Équipement d'essai de laboratoire: les connecteurs de type N conviennent aux équipements d'essai de laboratoire, en particulier dans le domaine d'essai qui nécessite des prises et des décharges répétées.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF MCX/MMCX |
| Connecteur RF SMP/SSMP |
| Sceaux hermétiques vitre-métal |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
