Connecteur coaxial RF à haute fréquence N féminin à 4 trous
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Le sexe: | Femme |
| Modèle: | N-KFD468: les produits de base | Plage de fréquences: | DC~11GHz |
| Mettre en évidence: | Connecteur coaxial RF à haute fréquence,N Connecteur coaxial RF féminin,Connecteur coaxial RF à micro bande |
||

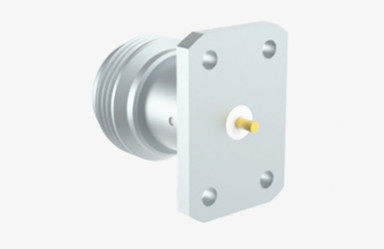

Connecteur coaxial RF à haute fréquence N féminin à 4 trous
Les connecteurs de type N appartiennent aux connecteurs coaxiaux à couplage fileté, qui possèdent une excellente capacité anti-vibration et des caractéristiques électriques.Leur gamme de fréquences typique peut atteindre jusqu'à 11 GHzIls sont adaptés à différents types de câbles RF et sont largement utilisés dans des domaines tels que l'aviation, l'aérospatiale, le radar, les micro-ondes et les communications numériques.avec une puissance de sortie supérieure à 50 W.
En outre, nous sommes en mesure de personnaliser différents types de connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques des clients.monture de bride ou de cloisonnage, nous pouvons fournir des solutions sur mesure pour vous.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

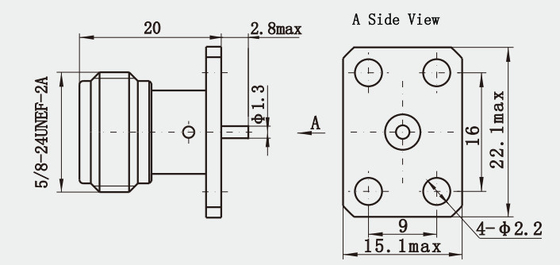

Dessin détaillé
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Caractéristiques:
1Connexion: connexion filetée, verrouillable, capable de maintenir une connexion stable dans un environnement de vibration ou de choc, et facile et rapide à connecter et à démonter.
2Faible perte: en adoptant des matériaux de haute qualité et un procédé de fabrication précis, la perte de transmission du signal est extrêmement faible, ce qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
3- haut blindage: le boîtier est généralement constitué de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
Applications:
1Station de base de communication sans fil: dans la station de base de communication mobile, elle est utilisée pour connecter la transmission du signal RF entre émetteur, récepteur,antennes et autres équipements pour assurer la transmission et la réception stables des signaux, sa large plage de fréquences et ses caractéristiques de faible perte peuvent répondre aux exigences de la station de base en matière de qualité du signal et d'efficacité de transmission.
2Système de communication par micro-ondes: Par exemple, dans un système de communication par micro-ondes tel que la station de relais par micro-ondes et la station au sol de communication par satellite,Le connecteur de type N peut être utilisé pour connecter divers équipements à micro-ondes, y compris le mélangeur, convertisseur vers le haut, convertisseur vers le bas, amplificateur de puissance, etc., pour réaliser la transmission et le traitement des signaux micro-ondes et pour assurer la fiabilité et la stabilité de la liaison de communication.
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
