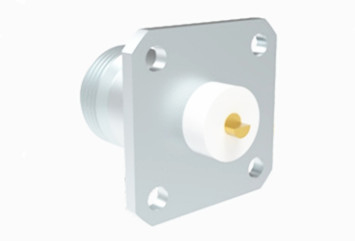

N Connecteur coaxial RF féminin nickelé à 4 trous avec microstrip

N Female Nickel Plated 4-hole Flange RF Coaxial Connector with Microstrip
N Female Nickel Plated 4-hole Flange RF Coaxial Connector with Microstrip N Female Nickel Plated 4-hole Flange RF Coaxial Connector with Microstrip

Image Grand :  N Connecteur coaxial RF féminin nickelé à 4 trous avec microstrip meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ELT (Elite)
Certification: ISO-9001-2015
Numéro de modèle: N-KFD480: les produits de base
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: negotiable
Détails d'emballage: Carton standard à l'exportation
Délai de livraison: Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 1,000000 pièces par mois
Description de produit détaillée
Nom du produit: Type rf Conector coaxial de N Plaquage: Plaqué or/plaqué nickel
Impédance: 50Ω Plage de fréquences: DC~11GHz
Modèle: N-KFD480: les produits de base Le sexe: Femme
Mettre en évidence:

Connecteur coaxial RF à bride à 4 trous

,

N Connecteur coaxial RF féminin

,

Connecteur coaxial RF à micro bande

N Connecteur coaxial RF féminin nickelé à 4 trous avec microstrip

Les connecteurs de type N sont un type de connecteurs coaxiaux à couplage fileté qui présentent une excellente capacité anti-vibration et des caractéristiques électriques.Ils sont capables de gérer des fréquences allant jusqu'à 18 GHz et conviennent à divers câbles RFCes connecteurs sont largement utilisés dans des applications telles que l'aviation, l'aérospatiale, le radar, les communications micro-ondes et numériques, les instruments de test et de mesure, et plus encore.

Nous offrons des services de personnalisation pour les connecteurs de type N pour répondre aux exigences spécifiques de nos clients.



Spécification

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques électriques
Impédance 50Ω
Plage de fréquences DC ~ 11 GHz ((max.18 GHz)
Voltage nominal Le niveau de la mer est supérieur à 1000VRMS* (max.
Dielectriques Résistance à la tension Le niveau de la mer doit être supérieur à 1500VRMS* (max.
Résistance à l'isolation ≥ 5000 MΩ
Résistance centrale Conducteur extérieur ≤ 0,5 mΩ
Conducteur central ≤ 1,5 mΩ
Résultats de la recherche ≤ 13
Caractéristiques matérielles et mécaniques
Conducteur central Homme Pour les produits du noix de coco
Femme D'une épaisseur n'excédant pas 1 mm
Un contact résilient Phosphore Bronze D'une épaisseur n'excédant pas 1 mm
Coque / boîtier L'acier inoxydable Passivation plaquée en or
Serre-câble D'autres produits D'une épaisseur n'excédant pas 1 mm
Isolateur PTFE
Résistance à l'usure Ruban de silicone
Durabilité 500 cycles

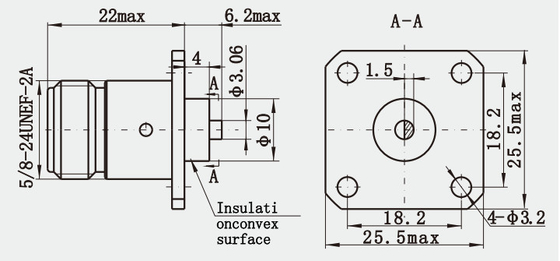

Dessin détaillé

N Connecteur coaxial RF féminin nickelé à 4 trous avec microstrip 0





N Connecteur coaxial RF féminin nickelé à 4 trous avec microstrip 1

Caractéristiques:

1. Forte durabilité: après un traitement et des tests spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles, telles que des températures élevées, basses températures, humidité et autres environnements,et a une longue durée de vie.
2. Résistance à haute puissance: capacité de traitement de haute puissance, capable de résister à des signaux RF de haute puissance, adapté aux émetteurs, amplificateurs et autres applications qui doivent gérer des signaux de haute puissance.
3Compatibilité: Compatible avec de nombreux types de câbles, y compris les câbles semi-rigides et les câbles flexibles, etc., qui a une plus grande applicabilité dans les applications pratiques.



Applications:

1Système de communication de l'aéronef: dans les systèmes de communication, de navigation, de radar et autres sur l'aéronef, des connecteurs de type N sont utilisés pour connecter toutes sortes d'équipements électroniques et d'antennes,tels que les systèmes de communication VHF, les transpondeurs radar de contrôle aérien, les radars météorologiques, etc.,pour assurer que l'aéronef en cours de vol avec le sol et la stabilité de la communication entre les autres aéronefs et la transmission de données.
2Système de communication par satellite: dans la charge utile du satellite, il est utilisé pour connecter l'équipement de communication, les capteurs, le système d'alimentation électrique, etc.sur le satellite pour réaliser la transmission du signal et l'échange de données entre le satellite et la station au sol, et sa fiabilité et sa durabilité élevées peuvent être adaptées aux conditions difficiles de l'environnement spatial.



Catalogue du produit:

Adaptateur RF
Ensembles de câbles RF
Sceaux hermétiques vitre-métal
Connecteur de la série J30J
Joints rotatifs à micro-ondes
Guide d' onde à l' adaptateur coaxial
Connecteur RF SMA/SSMA
Connecteur RF SMP/SSMP
Connecteur RF MCX/MMCX
Connecteur RF TNC
Connecteur RF de type N
Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm)




Emballage et livraison:

* Carton standard à l'exportation
* Conformément aux exigences des clients



Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails
