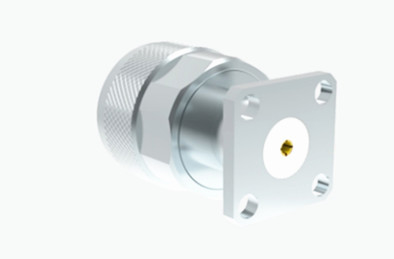

Connecteur coaxial RF à bride masculine niquillée N avec microstrip monté
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-J200 | Le sexe: | Homme |
| Résistance à l'isolation: | ≥ 500 MΩ | Je vous en prie.: | ≤ 13 |
| Mettre en évidence: | Connecteur coaxial RF monté sur bride,Connecteur coaxial nickelé de rf,Connecteur coaxial RF à micro bande |
||
Connecteur coaxial RF à bride N mâle nickelé avec micro-bandes
Les connecteurs de type N appartiennent à la catégorie des connecteurs coaxiaux à couplage fileté, qui possèdent une capacité anti-vibration et des caractéristiques électriques remarquables.Leur gamme de fréquences typique est jusqu'à 11 GHzCes connecteurs sont polyvalents et peuvent être utilisés avec différents types de câbles RF.Ils sont largement utilisés dans divers domaines tels que l'aviation., aérospatiale, radar, micro-ondes et communications numériques, instruments d'essai et de mesure, et plus encore.
Nous fournissons des services de personnalisation pour les connecteurs de type N et les adaptateurs pour répondre aux besoins spécifiques de nos clients.monture de bride ou de cloisonnage, nous pouvons adapter nos produits à vos spécifications exactes.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

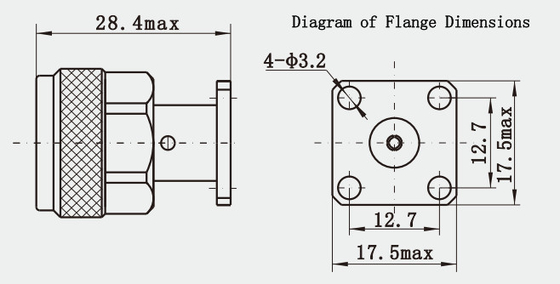

Dessin détaillé
Caractéristiques:
1- haut blindage: le boîtier est généralement constitué de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
2. Résistance à haute puissance: capacité de traitement de haute puissance, capable de résister à des signaux RF de haute puissance, adapté aux émetteurs, amplificateurs et autres applications qui doivent gérer des signaux de haute puissance.
3. Forte durabilité: après un traitement et des tests spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles, telles que des températures élevées, basses températures, humidité et autres environnements,et a une longue durée de vie.
Applications:
1Système de contrôle de l'automatisation industrielle: Dans certains systèmes d'automatisation industrielle qui nécessitent un contrôle et une surveillance à distance, tels que le système de contrôle de l'automatisation de la chaîne de production d'usine,système de commande du robot, etc., le connecteur de type N peut être utilisé pour connecter le contrôleur, le capteur, l'actionneur et d'autres équipements entre la transmission du signal RF, afin d'obtenir un contrôle à distance et l'acquisition de données.
2Équipement médical: dans les équipements d'imagerie médicale, les équipements de thérapie par RF et autres équipements médicaux, les connecteurs de type N peuvent être utilisés pour connecter les composants RF de l'équipement, tels que les sondes RF,des bobines de transmission, bobines de réception, etc., pour assurer la transmission stable des signaux RF et le fonctionnement normal de l'équipement.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
