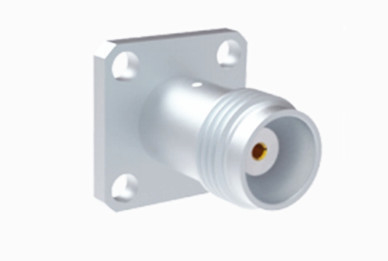

TNC féminin nickel plat 50 Ohm monture de la bride en acier inoxydable RF connecteur coaxial
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Norme de conception: | Pour l'utilisation de l'aéronef |
| Matériel: | d'acier inoxydable | Le type: | À droite. |
| Mettre en évidence: | Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF monté sur bride,Connecteur coaxial RF de 50 ohms |
||
TNC féminin nickel plat 50 Ohm monture de la bride en acier inoxydable RF connecteur coaxial
Le produit de la série TNC est essentiellement une variante filetée du connecteur BNC, caractérisée par ses fils de vis pour l'accouplement.les connecteurs RF imperméables maintiennent une impédance constante de 50 ohms et sont conçus pour fonctionner dans la gamme de fréquences DC-11 GHzIl existe deux principaux types de connecteurs TNC: la polarité standard et inverse.Ces connecteurs rentables sont bien adaptés à un large éventail d'applications commerciales.Les connecteurs TNC sont largement utilisés dans l'avionique, les communications et divers secteurs industriels généraux.En plus, polarité inverse et versions de 75 ohms du connecteur TNC sont également disponibles.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
| Plage de fréquences | DC ~ 4 GHz | |||
Impédance | 50Ω | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Retention du câble | 100 N min |
| Conservation des contacts | 10N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Spécification environnementale:
| Température de fonctionnement | -30 à +70°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1Caractéristiques structurelles
Connexion filetée: en adoptant un connecteur fileté, il est pratique et rapide de terminer la connexion en tournant uniquement lors de l'installation, et le connecteur fileté a une fonction d'auto-verrouillage,qui empêche efficacement le connecteur de se desserrer et améliore la fiabilité de la connexion.
Des formes et des conceptions de polarité variées: droite, à angle droit de 90 degrés, cloison, panneau à 4 trous et formes sans installation, ainsi que des conceptions de polarité standard et de polarité inverse,peut répondre aux besoins de différents environnements et scénarios d'installation.
2- haute résistance mécanique et durabilité: généralement en laiton ou en acier inoxydable, le traitement de surface peut inclure le nickel ou l'or,peut résister à des centaines d'opérations de branchement et de débranchement sans dommages faciles, mais peut également résister à un certain degré de force de traction et de pression, adapté à une variété d'environnements difficiles.
Applications:
1. Station de base sans fil: utilisée pour connecter l'équipement de la station de base et l'antenne afin d'assurer une transmission efficace des signaux sans fil.Le connecteur TNC peut garantir la connexion stable entre la station de base et l'antenne, afin que le signal sans fil puisse être transmis et reçu avec précision.
2Téléphone cellulaire: Les connecteurs TNC sont utilisés pour la connexion de circuits RF à l'intérieur de certains téléphones cellulaires, tels que la connexion entre l'antenne et le module RF sur la carte mère,qui aide à réaliser la fonction de communication sans fil du téléphone cellulaire.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
