Connecteur coaxial RF à cloisonnement féminin TNC de haute durabilité pour câble CXN3506 / MF108A 50Ω d'impédance
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Plaquage: | d'une épaisseur n'excédant pas 10 mm | Impédance: | 50Ω |
|---|---|---|---|
| Matériau de contact: | Laiton, Mrd ECU | Durabilité: | 500 cycles |
| Plage de fréquences: | DC~11GHz | Voltage nominal: | 500VRMS* |
| Pression moyenne: | Le système de mesure de la fréquence | Résistance à l'isolation: | ≥ 5000 MΩ |
| Mettre en évidence: | Connecteur coaxial RF de haute durabilité,Connecteur coaxial RF CXN3506,connecteur coaxial de 50Ω rf |
||

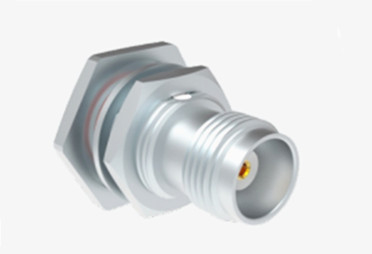

Connecteur coaxial RF à cloisonnement féminin TNC pour câble CXN3506/MF108A
Le produit de la série TNC est une variante filetée du connecteur BNC, conçu avec des fils de vis pour un accouplement sécurisé.unités imperméables à l'eau avec une impédance constante de 50 ohmsIl existe deux types de connecteurs TNC disponibles: la polarité standard et la polarité inverse.
Ces connecteurs rentables utilisent généralement des composants moulés sous pression et moulés.ils sont idéaux pour une variété d'applications commercialesLes connecteurs TNC sont largement utilisés dans les connexions d'antenne et ont de nombreuses applications dans l'avionique, la défense, les communications et le marché industriel général.Des connecteurs TNC à polarité inverse et à 75 ohms sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 11 GHz
|
|||
|
Voltage nominal
|
500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
1500VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 5000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 0,5 mΩ
|
||
|
Conducteur central
|
≤ 2,0 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Caractéristiques:
1. Connexion filetée fiable: la connexion filetée est plus solide que la connexion de type snap, ce qui peut assurer une connexion stable dans un environnement à vibrations élevées,et a généralement une fonction d'auto-verrouillage, ce qui peut empêcher efficacement le détachement du connecteur.
2. Des performances anti-détachement fortes: le connecteur fileté a une fonction d'auto-verrouillage, ce qui peut améliorer efficacement la fiabilité de la connexion,éviter l'impact de la transmission du signal dû au relâchement.
3. Bonne performance imperméable à l'eau: la pièce de connexion adopte une structure scellée, qui a de bonnes performances imperméables à l'eau et convient à une utilisation en extérieur ou dans un environnement humide.
Applications:
1. Construction de stations de base sans fil: dans les réseaux de communication sans fil, tels que la construction et l'entretien de stations de base 2G, 3G, 4G et 5G,Les connecteurs de câbles TNC sont utilisés pour connecter l'équipement de la station de base et les antennes entre le câble de radiofréquence, pour assurer une transmission stable des signaux afin d'assurer la qualité de la communication.
2Système de communication par satellite: dans la station terrestre par satellite, le connecteur par câble TNC est utilisé pour connecter l'équipement de communication par satellite et le chargeur d'antenne,pour réaliser la transmission et la réception de signaux satellites, et pour assurer la fluidité de la liaison de communication par satellite.
Industrie de la radio et de la télévision
3Production et transmission de programmes: dans les studios des stations de radio et de télévision, des camions OB et d'autres lieux, des connecteurs de câbles TNC sont utilisés pour connecter des caméras vidéo,les microphones et autres équipements d'acquisition audio et vidéo et les équipements de post-production, ainsi que la production de signaux de programme par le câble vers l'émetteur ou le système de radiodiffusion, afin d'assurer la haute qualité des signaux de programme transmis.

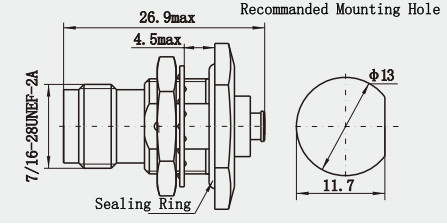

Dessin détaillé:
Unité:
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
