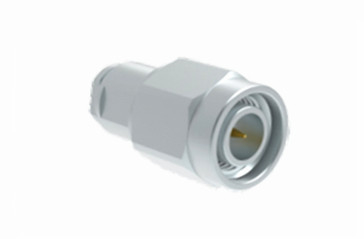

Connecteur coaxial RF pour câble MF147A/MF147B
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Cable connecteur de TNC | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | Basse |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | À droite. |
| Mettre en évidence: | Connecteur coaxial RF MF147B,Connecteur coaxial RF mâle TNC,Connecteur coaxial nickelé de rf |
||
2Connecteur coaxial RF pour câble MF147A/MF147B
La série TNC représente une adaptation filetée du connecteur BNC, caractérisée par des fils de vis qui facilitent l'accouplement sécurisé.les connecteurs imperméables maintiennent une impédance constante de 50 ohms et sont conçus pour fonctionner dans la gamme de fréquences DC à 11 GHzIl existe deux variantes de connecteurs TNC: la polarité standard et inverse.les rendant plus abordables et légèrement moins performants que les alternatives industrielles ou à haute performanceGénéralement utilisés dans les connexions d'antenne, les connecteurs TNC trouvent également des applications dans les systèmes radar, les communications sans fil et les secteurs industriels plus larges.En plus, polarité inverse et les versions 75 ohm des connecteurs TNC sont également accessibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 4 GHz
|
|||
|
Voltage nominal
|
2500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
750VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 2000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 6 mΩ
|
||
|
Conducteur central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

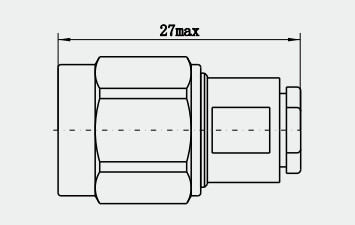

Dessin détaillé
Caractéristiques:
1. Résistance à la corrosion et durabilité: il a une résistance à la corrosion, une durabilité, une étanchéité à la poussière et d'autres propriétés, adapté aux applications extérieures,et son matériau et son traitement de surface lui permettent de fonctionner de manière stable pendant une longue période dans des environnements difficiles.
2. Haute résistance mécanique: généralement en laiton, acier inoxydable et autres matériaux métalliques, avec une bonne résistance mécanique, peut résister à un certain degré de force et de tension externes.
Applications:
1. Connexion de bus de terrain: dans le système de contrôle de l'automatisation industrielle, le connecteur de câble TNC peut être utilisé pour connecter des périphériques de bus de terrain, tels que le contrôleur logique programmable (PLC),d'une puissance de sortie de l'intérieur n'excédant pas 50 W, pour réaliser la transmission de données entre les appareils et l'interaction des commandes de commande, pour améliorer le degré d'automatisation et l'efficacité de la production industrielle.
2Connexion de capteurs et d'actionneurs: Utilisé pour connecter divers capteurs et actionneurs industriels, tels que les capteurs de température, les capteurs de pression, les moteurs, etc.pour transmettre les signaux détectés par les capteurs au système de commande, et en même temps transmettre les instructions de commande aux actionneurs, pour réaliser le suivi et le contrôle précis du processus de production.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
