Connecteur coaxial RF en acier inoxydable de type TNC mâle à angle droit
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Norme de conception: | Pour l'utilisation de l'aéronef |
| Matériau de contact: | Laiton, Mrd ECU | Durabilité: | 500 cycles |
| Le type: | Ra | Application du projet: | RF |
| Le sexe: | Homme | ||
| Mettre en évidence: | Connecteur coaxial RF de type TNC,Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF à angle droit |
||

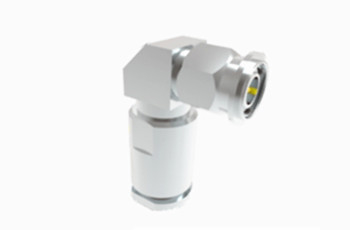

Connecteur coaxial RF en acier inoxydable de type TNC mâle à angle droit
La série TNC présente une itération filetée du connecteur BNC, qui se distingue par son accouplement vis-fil et se caractérise par une miniature, filetée,unités imperméables à l'eau avec une impédance constante de 50 OhmCes connecteurs fonctionnent efficacement sur une plage de fréquences allant de DC à 11 GHz. Deux variantes sont disponibles: polarité standard et inverse.Ces connecteurs rentables peuvent ne pas correspondre aux performances des produits de qualité industrielle haut de gamme, mais sont bien adaptés à une multitude d'applications commerciales.Largement utilisés dans les connexions d'antenne, les connecteurs TNC trouvent une large utilisation dans l'avionique, les communications et divers secteurs industriels.les variantes à polarité inverse et 75 Ohm répondent à des besoins spécifiques d'application.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 4 GHz
|
|||
|
Voltage nominal
|
2500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
750VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 2000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 6 mΩ
|
||
|
Conducteur central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Caractéristiques:
1- bonne résistance environnementale: généralement en laiton ou en acier inoxydable, le traitement de surface peut inclure le nickel ou l'or pour améliorer la résistance à la corrosion et prolonger la durée de vie,peut être utilisé en extérieur, humides, poussiéreux et autres environnements difficiles.
2. Multi-branchage: capable de résister à au moins 500 opérations de branchage et de débranchage sans dommage,qui est particulièrement important dans les applications qui nécessitent des connexions et des déconnexions fréquentes.
Applications:
1. Contrôle aérien: Dans le système de contrôle aérien, des connecteurs femelles TNC sont utilisés pour la connexion des équipements radio connexes afin d'assurer la précision et la fiabilité des communications aériennes.
2Équipement médical: Dans certains équipements médicaux, tels que l'IRM (imagerie par résonance magnétique) et les équipements à ultrasons,Les connecteurs TNC sont utilisés pour connecter des capteurs et des unités de traitement des signaux afin d'obtenir une détection et un diagnostic médicaux de haute précision..

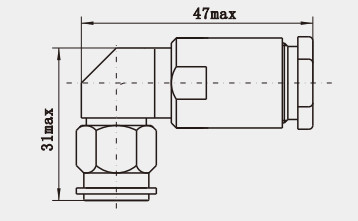

Dessin détaillé deConnecteur coaxial RF en acier inoxydable de type TNC mâle à angle droit :
Unité:
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
