Connecteur coaxial RF en acier inoxydable pour câble LMR-400/FS6057
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | TNC Conector | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | Le nombre d'équipements |
| Durabilité: | 500 cycles | Matériau de contact: | Laiton, Mrd ECU |
| Application du projet: | Micro-onde | ||
| Mettre en évidence: | Connecteur coaxial RF mâle TNC,FS6057 ((S) Connecteur coaxial RF SS,Connecteur coaxial RF LMR-400 |
||

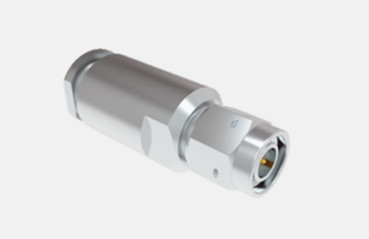

Connecteur coaxial RF en acier inoxydable pour câble LMR-400/FS6057
La série TNC se présente comme une variante filetée du connecteur BNC, avec ses homologues TNC RF distingués par l'accouplement à vis.maintenir une impédance constante de 50 Ohm sur un large spectre de fréquences de DC à 11 GHzDisponibles en configuration de polarité standard et inverse, elles sont généralement fabriquées à partir de composants moulés sous pression, offrant ainsi une solution abordable.Bien que leurs performances puissent ne pas rivaliser avec celles des produits industriels haut de gamme, les connecteurs TNC sont parfaitement adaptés à un large éventail d'applications commerciales, en particulier dans les connexions d'antenne dans l'avionique, les communications et les marchés industriels en général.Des versions à polarité inverse et à 75 Ohm sont également disponibles pour répondre à des besoins spécifiques..
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
Résultats de la recherche | ≤ 13 | |||
Mechaspécifications
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Dessin détaillé
Caractéristiques:
1.Connexion en filetage stable: la connexion en filetage est plus solide et plus fiable que la connexion de type snap,qui assure une connexion stable dans un environnement à vibrations élevées et n'est pas facile à déconnecter accidentellement.
2Une large gamme de types: droit, à angle droit de 90 degrés, cloisons, panneaux à 4 trous ou types de montage libre peuvent être sélectionnés selon différents scénarios d'application et contraintes d'espace.
Applications:
1Automatisation industrielle: dans les systèmes d'automatisation industrielle, des connecteurs TNC peuvent être utilisés pour connecter des capteurs,contrôleurs et actionneurs pour réaliser la transmission de données sans fil et améliorer l'efficacité et l'automatisation de la production industrielle.
2Dans le domaine de la recherche scientifique et de l'éducation: dans les expériences scientifiques et éducatives,Les connecteurs TNC sont souvent utilisés pour connecter divers équipements expérimentaux et d'enseignement pour soutenir la transmission de signaux haute fréquence, pour répondre aux besoins des chercheurs et des étudiants en matière d'expérimentation et de recherche.
Catalogue du produit:
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
| Ensembles de câbles RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
