Connecteur coaxial RF en acier inoxydable de type TNC pour câble SFF-50-3-1
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Cable connecteur de TNC | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | Basse |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | À droite. |
| Mettre en évidence: | Connecteur coaxial RF mâle en acier inoxydable,Connecteur coaxial RF de type TNC,Connecteur coaxial RF par câble SFF-50-3-1 |
||

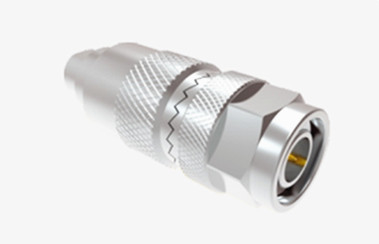

TNC type coaxiale RF mâle en acier inoxydable pour câble SFF-50-3-1
Le produit de la série TNC est une variante filetée du connecteur BNC, équipée de fils à vis pour une connexion sécurisée.les unités étanches offrent une impédance constante de 50 ohms et fonctionnent dans la plage de fréquences DC-11 GHzIl existe deux principaux types de connecteurs TNC: la polarité standard et inverse.Ces connecteurs abordables sont idéaux pour diverses applications commerciales.Bien que leurs performances puissent ne pas correspondre à celles des produits industriels ou hautes performances, ils sont largement utilisés pour les connexions d'antenne et ont de nombreuses applications dans le radar, les communications sans fil,et marchés industriels générauxDes versions à polarité inverse et à 75 ohms du connecteur TNC sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 4 GHz
|
|||
|
Voltage nominal
|
2500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
750VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 2000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 6 mΩ
|
||
|
Conducteur central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

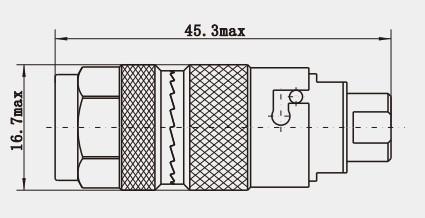

Dessin détaillé
Caractéristiques:
1. Bonne résistance aux vibrations: par rapport à d'autres types de connecteurs, tels que les connecteurs BNC, les connecteurs TNC sont plus résistants aux vibrations, en cas de vibrations, de chocs et d'autres contraintes mécaniques,mais maintenir de bonnes performances de connexion électrique pour assurer la stabilité de la transmission du signal.
2- Excellentes performances mécaniques et électriques: bonne résistance mécanique et stabilité, capable de résister à un certain degré de forces extérieures et pas facilement endommagé;en termes de performances électriques, faible perte d'insertion, faible perte de retour, haut rendement de transmission du signal, ce qui peut assurer une transmission de signal de haute qualité.
Applications:
1. Production de programmes: dans le processus de production de programmes de télévision, des connecteurs TNC sont utilisés pour connecter des équipements d'acquisition de signaux tels que des caméras,microphones et équipements de traitement vidéo/audio pour assurer la transmission de signaux audio/vidéo de haute qualité au système de post-production afin d'assurer le bon déroulement de la production de programmes.
2- transmission et distribution de signaux: dans le réseau de transmission et de distribution de signaux de radiodiffusion et de télévision, tels que les réseaux de télévision par câble,Les connecteurs TNC peuvent être utilisés pour connecter des amplificateurs de signal, distributeurs et autres équipements pour transmettre des signaux télévisés de la station de télévision à des milliers de ménages, afin de garantir que les téléspectateurs puissent recevoir des programmes télévisés clairs et stables.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
