TNC connecteur coaxial TNC à étanchéité féminine à féminine
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Norme de conception: | Pour l'utilisation de l'aéronef |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | D'autres produits |
| Durabilité: | 500 cycles | Le type: | À droite. |
| Application du projet: | RF | ||
| Mettre en évidence: | connecteur coaxial droit de rf |
||

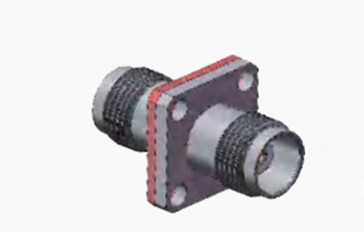

TNC connecteur coaxial TNC à étanchéité féminine à féminine
Le produit de la série TNC est une variante filetée du connecteur BNC, qui se distingue par son mécanisme d'accouplement vis-fil.et les unités imperméables à l'eau maintiennent une impédance constante de 50 Ohm et fonctionnent dans la gamme de fréquences DC-11 GHzIl existe deux principaux types de connecteurs TNC: la polarité standard et inverse.Ces connecteurs abordables sont adaptés à diverses applications commerciales.Bien que leurs performances puissent ne pas correspondre à celles des produits industriels ou de qualité supérieure, ils sont largement utilisés pour les connexions d'antenne et ont de nombreuses applications dans l'avionique, les communications,et des secteurs industriels générauxEn outre, la polarité inverse et les versions 75 Ohm du connecteur TNC sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

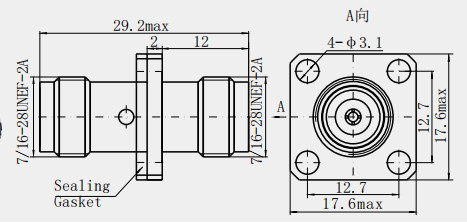

Dessin détaillé
Caractéristiques:
1. Des performances mécaniques fiables
Connexion filetée solide: la connexion filetée unique, par rapport au connecteur à baïonnette traditionnel, la connexion est plus stable et fiable, pas facile à desserrer dans l'environnement de vibration,peuvent maintenir efficacement la stabilité de la transmission du signal.
Conception anti-détachement: le connecteur fileté possède une fonction d'auto-verrouillage, ce qui empêche efficacement le connecteur de se détacher accidentellement pendant l'utilisation,améliorer la fiabilité et la sécurité de la connexion.
Forte durabilité: capables de résister à plusieurs opérations de branchement et de débranchement, les connecteurs TNC généraux peuvent résister à au moins 500 fois de branchement et de débranchement sans dommage,d'une largeur n'excédant pas 10 mm,.
2Excellente résistance à l'eau
Structure d'étanchéité: la partie du connecteur adopte une structure d'étanchéité spéciale, telle que l'anneau O, qui empêche efficacement l'humidité, la poussière et d'autres substances externes d'entrer dans le connecteur,et protéger le point de connexion contre les dommages.
Haute résistance à l'eau: généralement avec une résistance à l'eau élevée, il peut fonctionner de manière stable dans des environnements extérieurs difficiles ou des conditions humides pour s'assurer que la transmission du signal n'est pas affectée par l'humidité.
Applications:
Domaine de l'automatisation industrielle
Connexion entre capteurs et contrôleurs: Dans les systèmes de contrôle de l'automatisation industrielle, divers capteurs (tels que les capteurs de température, les capteurs de pression, les capteurs de position, etc.) sont utilisés pour contrôler les mouvements des appareils.) doivent transmettre les signaux physiques recueillis au responsable du traitement pour traitement et analyseLes adaptateurs.TNC peuvent connecter les câbles entre les capteurs et les contrôleurs pour réaliser une transmission précise des données,pour permettre aux contrôleurs de contrôler avec précision l'équipement industriel sur la base des signaux des capteursL'adaptateur TNC relie le câble entre le capteur et le contrôleur pour une transmission précise des données,permettant au contrôleur de contrôler avec précision les équipements industriels selon les signaux des capteurs.
Connexion entre l'actionneur et le système de commande: De même, dans l'automatisation industrielle, les actionneurs (par exemple, moteurs, vannes, cylindres, etc.)) doivent recevoir des commandes du système de contrôle et exécuter les actions correspondantes. des adaptateurs tnc peuvent être utilisés pour connecter les câbles entre l'actionneur et le système de commande, afin d'assurer la transmission précise des commandes de commande,et pour assurer le bon déroulement du processus de production industrielle.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
