Connecteur coaxial RF niché de femme à femme
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Norme de conception: | Pour l'utilisation de l'aéronef |
| Matériau de contact: | Laiton, Mrd ECU | Durabilité: | 500 cycles |
| Le type: | À droite. | Application du projet: | RF |
| Le sexe: | femelle à femelle | ||
| Mettre en évidence: | connecteur coaxial droit de rf,Connecteur coaxial femelle de rf,Connecteur coaxial nickelé de rf |
||

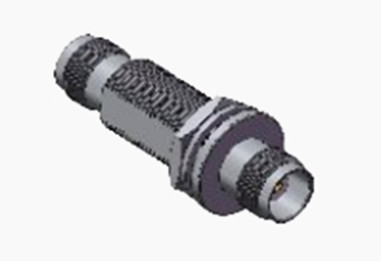

Connecteur coaxial RF niché de femme à femme
Le produit de la série TNC est une variante filetée du connecteur BNC, qui se distingue par son mécanisme d'accouplement vis-fil.et les unités imperméables maintiennent une impédance constante de 50 Ohms et fonctionnent dans la gamme de fréquences DC à 11 GHzIl existe deux principaux types de connecteurs TNC: la polarité standard et inverse.ces connecteurs rentables sont bien adaptés à diverses applications commerciales malgré leur performance inférieure aux normes industrielles ou de haute qualitéLes connecteurs TNC sont largement utilisés pour les connexions d'antenne et ont des applications diverses dans l'avionique, les communications et le secteur industriel en général.des connecteurs TNC à polarité inverse et 75 Ohm sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

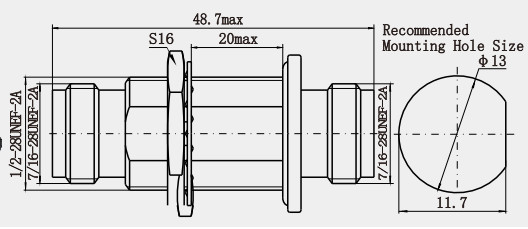

Dessin détaillé deConnecteur coaxial RF niché de femme à femme:
Unité:
Caractéristiques:
Bonne performance électrique
1. Caractéristiques de large bande passante: la plage de fréquence de fonctionnement des adaptateurs TNC est généralement de 0 à 11 GHz, voire supérieure, pour répondre aux besoins d'une variété de transmissions de signaux à haute fréquence,adapté à différents scénarios de communication.
bas VSWR: le VSWR de tension est l'un des indicateurs importants pour mesurer les performances de transmission du connecteur, la structure droite et courbe des adaptateurs TNC ont respectivement un VSWR plus bas,ce qui signifie moins de perte de réflexion du signal dans le processus de transmission, et peut transmettre le signal plus efficacement.
2Impédance caractéristique stable: son impédance caractéristique est généralement de 50Ω, ce qui est compatible avec les câbles coaxials courants et peut assurer la stabilité et la précision de la transmission du signal.
Performance mécanique fiable
Je suis désolée.Applications:
Champ de communication
1. Station de base de communication sans fil: Dans les stations de base de communication sans fil, des adaptateurs TNC peuvent être utilisés pour connecter différents appareils RF et antennes afin d'assurer une transmission de signal stable.,La connexion de l'équipement de la station de base à l'antenne permet une transmission et une réception efficaces des signaux radio et améliore la couverture et la qualité du signal du réseau de communication.
2. Système de communication par micro-ondes: Dans le système de communication par micro-ondes, des adaptateurs TNC sont utilisés pour connecter différentes lignes de transmission telles que les câbles à ondes et coaxial,ainsi que des appareils à micro-ondes tels que des amplificateurs de puissance, mélangeurs, filtres, etc., pour réaliser la transmission et le traitement des signaux micro-ondes et assurer le fonctionnement normal du système de communication micro-ondes.
3Station au sol de communication par satellite: Dans la station au sol de communication par satellite,L'adaptateur TNC peut être utilisé pour connecter l'équipement au sol et l'antenne de communication par satellite pour réaliser le téléchargement et le téléchargement du signal afin d'assurer la stabilité et la fiabilité de la communication par satellite.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
