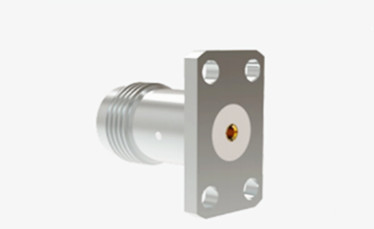

Connecteur coaxial RF à bride à 4 trous pour femme TNC avec microstrip

Image Grand : Connecteur coaxial RF à bride à 4 trous pour femme TNC avec microstrip meilleur prix

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ELT (Elite)
Certification:	ISO-9001-2015
Numéro de modèle:	Le nombre d'équipements utilisés est le suivant:

Conditions de paiement et expédition:

Quantité de commande min:	100 pièces
Prix:	negotiable
Détails d'emballage:	Carton standard à l'exportation
Délai de livraison:	Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement:	Western Union, T/T, L/C
Capacité d'approvisionnement:	1,000000 pièces par mois

Contact

Description de produit détaillée

Nom du produit:	Connecteur de TNC rf	Plaquage:	d'une épaisseur n'excédant pas 10 mm
Impédance:	50Ω	Durabilité:	500 cycles
Matériau de contact:	Laiton, Mrd ECU	Norme de conception:	Pour l'utilisation de l'aéronef
Matériel:	d'une épaisseur n'excédant pas 10 mm	Le type:	À droite.
Mettre en évidence:	Connecteur coaxial RF à bride à 4 trous , Connecteur coaxial RF féminin TNC , Connecteur coaxial RF à micro bande

Connecteur coaxial RF à bride à 4 trous pour femme TNC avec microstrip

Le produit de la série TNC est fondamentalement une adaptation filetée du connecteur BNC, reconnu par ses fils de vis pour un accouplement sécurisé.et les connecteurs RF étanches assurent une impédance et une fonction stable de 50 ohms dans la gamme de fréquences DC à 11 GHzLes deux principaux types de connecteurs TNC sont les connecteurs à polarité standard et inverse.Bien que leur performance n'atteigne pas les niveaux industriels ou de haute performanceIls sont largement utilisés dans l'avionique, les communications et de nombreux domaines industriels généraux.

Connecteur coaxial RF à bride à 4 trous pour femme TNC avec microstrip 0

Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques électriques
Plage de fréquences	DC ~ 4 GHz
Impédance	50Ω
Voltage nominal	2500VRMS (niveau maximum de la mer)
Dielectriques Résistance à la tension	750VRMS (niveau maximum de la mer)
Résistance à l'isolation	≥ 2000 MΩ
Résistance au contact	Conducteur extérieur	≤ 6 mΩ
	Conducteur central	≤ 1,5 mΩ
VSMR	≤ 13

Spécification mécanique

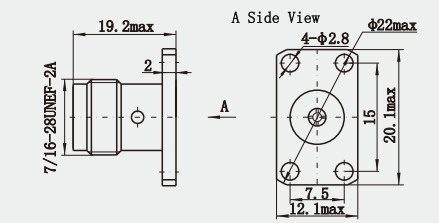

Connecteur coaxial RF à bride à 4 trous pour femme TNC avec microstrip 1

Norme de conception	Pour l'utilisation de l'aéronef
Conforme à la directive RoHS	- Oui, oui.
Termination du contact avec le centre	Crimp
Termination du contact extérieur	Crimp
Cycles d'accouplement	500 Cycles
Retention du câble	100 N min
Conservation des contacts	10N min
Force d'accouplement	13.6N maximum
Force de détachement	13.6N maximum

Spécification environnementale:

Température de fonctionnement	-30 à +70°C
Rating de propriété intellectuelle (appariés)	Pour la protection contre la corrosion

Caractéristiques:

Performance mécanique fiable

1. connexion solide: l'utilisation de connexion filetée, par rapport à certains autres connecteurs ont une fiabilité de connexion plus élevée, peuvent résister à un certain degré de tension et de couple,pas facile à desserrer ou à tomber, pour assurer que dans une variété d'utilisation complexe de l'environnement peut maintenir une connexion stable.
2. Résistant aux vibrations et aux chocs: bonne performance anti-vibration, adapté pour les avions, l'aérospatiale, la détection radar et d'autres occasions où les vibrations sont plus intenses,peut être dans l'environnement mécanique difficile du travail normal, réduire efficacement les vibrations et les chocs causés par la défaillance de la connexion ou l'interruption du signal et autres problèmes.

Applications:
1Système de télévision par câble: Dans le système de télévision par câble, des adaptateurs TNC peuvent être utilisés pour connecter les équipements de télévision par câble,réseau de distribution et terminaux utilisateurs pour réaliser la transmission et la distribution de signaux TV afin de répondre aux besoins de visionnage des utilisateurs.
2. Tour de diffusion: Dans la tour de diffusion, des adaptateurs TNC sont utilisés pour connecter les émetteurs,antennes et systèmes d'alimentation pour la transmission de signaux télévisuels et radio afin de fournir un contenu de programmation de haute qualité aux téléspectateurs et aux auditeurs.

Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
