Connecteur RF à bride à 4 trous TNC féminin à angle droit pour montage sécurisé
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | TNC Conector | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Matériel: | D'autres produits |
| Matériau de contact: | Laiton, Mrd ECU | Durabilité: | 500 cycles |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | bâti de la bride 4-Hole |
| Mettre en évidence: | Connecteur RF féminin TNC,Connecteur RF de montage sécurisé,Connecteur RF à bride à 4 trous |
||

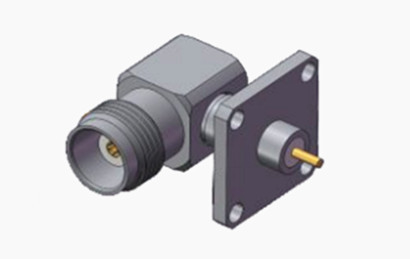

Connecteur RF à bride à 4 trous TNC féminin à angle droit pour montage sécurisé
La série TNC représente une adaptation filetée du connecteur BNC, incorporant des fils de vis pour un accouplement fiable.Les connecteurs TNC RF maintiennent une impédance constante de 50 ohms sur une plage de fréquences allant de DC à 11 GHzIl existe deux variantes: la polarité standard et la polarité inverse.Ces connecteurs rentables se distinguent dans divers contextes commerciaux. Généralement utilisés dans les connexions d'antenne, les connecteurs TNC trouvent une large utilisation dans l'avionique, la défense, les communications et divers secteurs industriels.des versions à polarité inverse et à 75 ohms du connecteur TNC sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 4 GHz
|
|||
|
Voltage nominal
|
2500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
750VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 2000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 6 mΩ
|
||
|
Conducteur central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

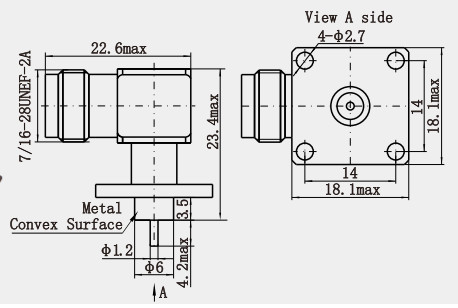

Dessin détaillé
Caractéristiques:
1Conception à angle droit: adaptée aux scénarios à espace limité, pratique pour l'installation et le câblage.
2. Interface de ligne à microstrip: adaptée aux circuits à microstrip, offrant de bonnes performances de transmission de signal à haute fréquence.
3. Flange à 4 trous: assure une fixation mécanique fiable pour assurer la stabilité de la connexion.
4Durabilité: matériaux de haute qualité et conception structurelle pour s'adapter aux connexions fréquentes et aux environnements difficiles.
5Compatibilité électromagnétique: bonne performance de blindage pour réduire les interférences et les pertes de signal.
6.Compatibilité large: Compatible avec une large gamme d'appareils et de marques, s'adaptant à différents scénarios d'application.
Applications:
Les connecteurs TNC sont largement utilisés dans les communications sans fil, les tests et les mesures, l'automatisation industrielle, l'électronique, l'aérospatiale et les dispositifs médicaux.Toutes ces zones nécessitent des connexions RF fiables pour assurer une transmission de signal stable et efficacePar exemple, les équipements de communication sans fil tels que les stations de base et les routeurs; les analyseurs de réseau dans les tests et les mesures; les appareils électroniques de communication sans fil tels que les télécommunications sans fil et les télécommunications sans fil; les appareils électroniques pour les télécommunications sans fil tels que les télécommunications sans fil et les télécommunications sans fil; les appareils électroniques pour les télécommunications sans fil tels que les télécommunications sans fil, les télécommunications sans fil et les télécommunications sans fil.capteurs sans fil dans l'automatisation industrielle; les équipements de communication dans l'électronique; les communications par satellite dans l'aérospatiale; et les appareils d'IRM dans les équipements médicaux.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
