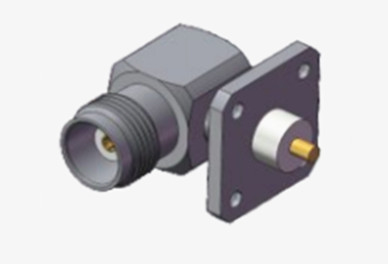

Connecteur RF à bride à 4 trous pour connexions fiables

Image Grand : Connecteur RF à bride à 4 trous pour connexions fiables meilleur prix

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ELT (Elite)
Certification:	ISO-9001-2015
Numéro de modèle:	Le système de contrôle de l'équipement doit être conforme à l'annexe II.

Conditions de paiement et expédition:

Quantité de commande min:	100 pièces
Prix:	negotiable
Détails d'emballage:	Carton standard à l'exportation
Délai de livraison:	Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement:	Western Union, T/T, L/C
Capacité d'approvisionnement:	1,000000 pièces par mois

Contact

Description de produit détaillée

Nom du produit:	TNC Conector	Plaquage:	d'une épaisseur n'excédant pas 10 mm
Matériel:	50Ω	Durabilité:	500Cyles
Matériau de contact:	Laiton, Mrd ECU	Norme de conception::	Pour l'utilisation de l'aéronef
Le type:	Ra
Mettre en évidence:	Connexions fiables , Connecteur RF à bride à 4 trous , Connecteur RF féminin TNC durable

Connecteur RF à bride à 4 trous pour connexions fiables

Le produit de la série TNC est essentiellement une variante filetée du connecteur BNC, avec des fils de vis pour l'accouplement sans couture.les unités filetées sont imperméables et maintiennent une impédance constante de 50 ohmsIl existe deux types de connecteurs TNC disponibles: la polarité standard et inverse.Ces connecteurs abordables ne correspondent pas aux performances des produits industriels ou militaires, mais sont idéaux pour un large éventail d'applications commerciales..

Connecteur RF à bride à 4 trous pour connexions fiables 0

Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques électriques
Impédance	50Ω
Plage de fréquences	DC ~ 4 GHz
Voltage nominal	2500VRMS (niveau maximum de la mer)
Dielectriques Résistance à la tension	750VRMS (niveau maximum de la mer)
Résistance à l'isolation	≥ 2000 MΩ
Résistance au contact	Conducteur extérieur	≤ 6 mΩ
	Conducteur central	≤ 1,5 mΩ
VSMR	≤ 13

Spécification mécanique

Norme de conception	Pour l'utilisation de l'aéronef
Conforme à la directive RoHS	- Oui, oui.
Termination du contact avec le centre	Crimp
Termination du contact extérieur	Crimp
Cycles d'accouplement	500 Cycles
Conservation des contacts	10N min
Retention du câble	100 N min
Force d'accouplement	13.6N maximum
Force de détachement	13.6N maximum

Spécification environnementale:

Température de fonctionnement	-30 à +70°C
Rating de propriété intellectuelle (appariés)	Pour la protection contre la corrosion

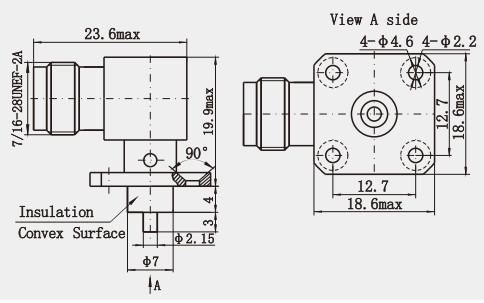

Le dessin de contour:

Connecteur RF à bride à 4 trous pour connexions fiables 1

Caractéristiques:

1. Type de connecteur

TNC Femme à angle droit 4 trous connecteur RF à bride
Pour Microstrip Interface
2Caractéristiques physiques

La conception à angle droit économise de l'espace pour des applications compactes
La monture de la bride à 4 trous assure une connexion mécanique robuste
Légers et portables pour appareils mobiles et installations fixes
3Caractéristiques de performance

Faible perte, perte de retour élevée pour assurer la qualité de la transmission du signal
Large plage de fréquences pour supporter plusieurs normes de communication
Conception durable pour les environnements difficiles
4. Interface et compatibilité

Interface microstrip pour la transmission de signaux à haute fréquence
Compatible avec une large gamme de dispositifs RF et micro-ondes

Applications:

Équipement de communication sans fil
Systèmes d'antennes
Équipement de mesure et d'essai
Équipement d'automatisation industrielle

Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
