TNC connecteur RF à bride à 4 trous à angle droit féminin hermétique pour applications de microstrip

Image Grand : TNC connecteur RF à bride à 4 trous à angle droit féminin hermétique pour applications de microstrip meilleur prix

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ELT (Elite)
Certification:	ISO-9001-2015
Numéro de modèle:	Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'état

Conditions de paiement et expédition:

Quantité de commande min:	100 pièces
Prix:	negotiable
Détails d'emballage:	Carton standard à l'exportation
Délai de livraison:	Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement:	Western Union, T/T, L/C
Capacité d'approvisionnement:	1,000000 pièces par mois

Contact

Description de produit détaillée

Nom du produit:	TNC Conector	Plaquage:	d'une épaisseur n'excédant pas 10 mm
Impédance:	50Ω	Durabilité:	500 cycles
Matériel:	D'autres produits	Matériau de contact:	Laiton, Mrd ECU
Norme de conception::	Pour l'utilisation de l'aéronef	Le type:	Angle droit
Mettre en évidence:	Connecteur RF hermétique TNC , Connecteur RF à bride à 4 trous , Connecteur RF pour applications à microstrip

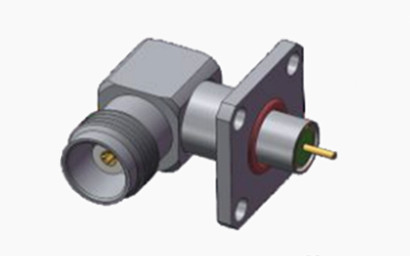

TNC connecteur RF à bride à 4 trous à angle droit féminin hermétique pour applications de microstrip

Le produit de la série TNC est une itération filetée du connecteur BNC, caractérisé par ses fils de vis pour l'accouplement sécurisé.les unités imperméables à l'eau disposent d'une impédance constante de 50 ohms et fonctionnent dans la plage de fréquences DC-11 GHzIl existe deux variantes de connecteurs TNC: la polarité standard et inverse.leurs performances ne sont pas comparables à celles des produits de qualité industrielle ou militaireCependant, ils sont très adaptés à diverses applications commerciales. Largement utilisés dans les connexions d'antenne, les connecteurs TNC trouvent une large utilisation dans l'avionique, la défense, les communications,et marchés industriels générauxDes versions à polarité inverse et à 75 ohms du connecteur TNC sont également disponibles.

TNC connecteur RF à bride à 4 trous à angle droit féminin hermétique pour applications de microstrip 0

Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques électriques
Impédance	50Ω
Plage de fréquences	DC ~ 4 GHz
Voltage nominal	2500VRMS (niveau maximum de la mer)
Dielectriques Résistance à la tension	750VRMS (niveau maximum de la mer)
Résistance à l'isolation	≥ 2000 MΩ
Résistance au contact	Conducteur extérieur	≤ 6 mΩ
	Conducteur central	≤ 1,5 mΩ
VSMR	≤ 13

Spécification mécanique

Norme de conception	Pour l'utilisation de l'aéronef
Conforme à la directive RoHS	- Oui, oui.
Termination du contact avec le centre	Crimp
Termination du contact extérieur	Crimp
Cycles d'accouplement	500 Cycles
Conservation des contacts	10N min
Retention du câble	100 N min
Force de détachement	13.6N maximum
Force d'accouplement	13.6N maximum

Spécification environnementale:

Température de fonctionnement	-30 à +70°C
Rating de propriété intellectuelle (appariés)	Pour la protection contre la corrosion

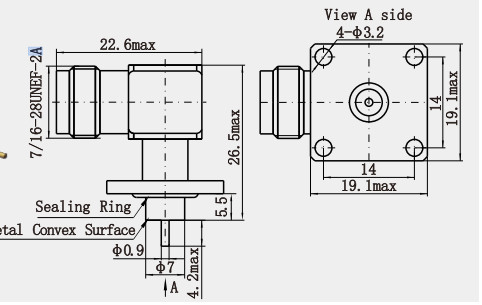

Le dessin de contour:

TNC connecteur RF à bride à 4 trous à angle droit féminin hermétique pour applications de microstrip 1
Caractéristiques:

1. Type de connecteur:

Connecteur de type TNC pour les applications de radiofréquence (RF).
2. Type d'interface:

Femme hermétique (interface féminine scellée), offre une bonne protection.
3- Conception de l'angle:

Conception à angle droit pour une installation facile dans les équipements où l'espace est limité.
4- Mode de montage:

Flange à 4 trous pour montage mécanique solide.
5Type de ligne de transmission:

Microstrip pour la transmission de signaux à haute fréquence.

Applications:
Équipement de communication sans fil
Systèmes radar
Équipement à micro-ondes
Équipement d'essai et de mesure
Applications dans l'aérospatiale

Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
