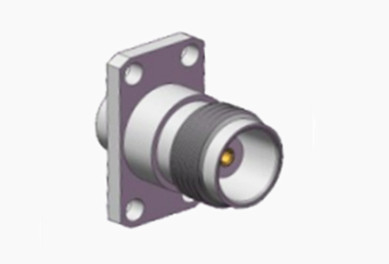

Connecteur coaxial féminin en acier inoxydable TNC: une solution robuste pour l'intégration de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Norme de conception: | Pour l'utilisation de l'aéronef |
| Matériau de contact: | Laiton, Mrd ECU | Durabilité: | 500 cycles |
| Le type: | À droite. | Application du projet: | RF |
| Le sexe: | Femme | ||
| Mettre en évidence: | Connecteur coaxial d'intégration PCB |
||
Connecteur coaxial féminin en acier inoxydable TNC: une solution robuste pour l'intégration de PCB
La série TNC, une adaptation filetée du connecteur BNC, se distingue par son mécanisme à vis pour un accouplement sécurisé.les connecteurs étanches maintiennent une impédance constante de 50 Ohm sur une large plage de fréquences de CC à 11 GHzLes connecteurs TNC sont proposés en deux variantes, à polarité standard et inverse.Bien que leurs performances puissent ne pas correspondre à celles des produits industriels de qualité supérieureParticulièrement répandues dans les connexions d'antenne, les TNC trouvent une large utilisation dans l'avionique, la défense, les télécommunications et les secteurs industriels en général.En plus, des versions à polarité inverse et à impédance de 75 Ohm sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

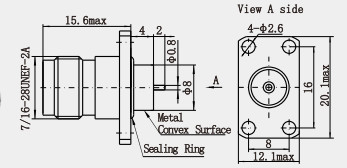

Dessin détaillé deConnecteur coaxial féminin en acier inoxydable TNC: une solution robuste pour l'intégration de PCB:
Unité:
Caractéristiques:
1Propriétés mécaniques
Forte anti-vibration: les connecteurs TNC ont de fortes performances anti-vibration, adaptées aux équipements de communication mobile dans des conditions de vibration.
Haute résistance mécanique: l'utilisation d'acier inoxydable et de connexions filetées robustes, ce qui rend le connecteur TNC à haute résistance mécanique, peut résister à un certain degré de traction externe,extrusion, etc., pas faciles à endommager.
2Adaptabilité à l'environnement
Bonne performance imperméable à l'eau: le connecteur TNC fait partie de la structure d'étanchéité, a une bonne performance imperméable à l'eau, adapté à certaines applications en extérieur ou dans un environnement humide.
Résistance à la corrosion et durabilité: le matériau en acier inoxydable lui-même a une bonne résistance à la corrosion, et la surface peut être nickelée,plaqués or et autres traitements pour améliorer davantage la résistance à la corrosion et à l'abrasion du connecteur, prolongeant sa durée de vie.
Applications:
1. champ de communication
Station de base sans fil:Il est utilisé pour connecter l'équipement de la station de base et l'antenne afin d'assurer la transmission efficace des signaux 5G et autres signaux sans fil et le fonctionnement stable du réseau de communication.
Téléphone cellulaire: à l'intérieur du téléphone cellulaire, le connecteur TNC peut être utilisé pour connecter l'antenne au module RF sur la carte mère pour réaliser la fonction de communication sans fil du téléphone cellulaire.
Champ de positionnement et de surveillance
Antenne de mesure de navigation par satellite: dans de nombreux scénarios extérieurs tels que la cartographie géodésique, la mesure océanique, la surveillance sismique, la surveillance de la déformation des ponts, etc.,Le connecteur TNC relie l'antenne de mesure de la navigation par satellite à l'équipement externe, transmet des signaux sans fil et fournit de l'énergie, et peut réaliser des mesures et un positionnement de précision au niveau du centimètre.
3Le domaine aérospatial
Système de contrôle aérien: il est utilisé pour la connexion des équipements radio connexes afin d'assurer l'exactitude et la fiabilité de la communication aérienne,pour assurer le vol en toute sécurité des aéronefs et le contrôle du trafic aérien sans heurts.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
