Connecteur coaxial RF féminin droit TNC pour carte de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | D'autres produits |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | À droite. |
| Mettre en évidence: | Connecteur coaxial du panneau rf de carte PCB,Connecteur coaxial RF fiable,Connecteur coaxial RF haute performance |
||

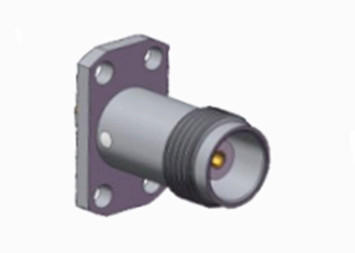

Connecteur coaxial RF féminin droit TNC pour carte de PCB
Le produit de la série TNC est conçu comme une version filetée du connecteur BNC, les connecteurs TNC RF comportent des fils de vis pour l'accouplement. Les connecteurs TNC sont miniatures,unités étanches filetées d'impédance constante de 50 ohms, opérant à partir de DC-11GHz, il existe deux types de connecteurs TNC: la polarité standard et inverse. Ces connecteurs à faible coût utilisent généralement des composants moulés et moulés.Bien que les performances ne soient pas égales à celles des produits industriels ou de haute qualitéCes connecteurs sont idéaux pour une variété d'applications commerciales. largement utilisés pour les connexions d'antenne, les TNC ont de nombreuses applications dans l'avionique, les communications et les marchés industriels généraux.Polarité inverse et 75 ohm TNC sont également disponibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Spécification environnementale:
| Température de fonctionnement | -30 à +70°C |

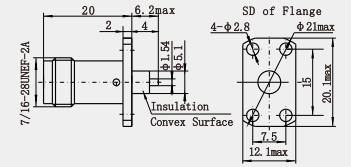

Dessin détaillé
Caractéristiques:
Taille compacte: Les connecteurs TNC sont de petits connecteurs coaxials qui prennent peu de place, ce qui les rend faciles à installer et à acheminer sur les cartes PCB, en particulier pour les équipements avec des contraintes d'espace.
Variété de polarité: il existe une polarité standard et une polarité inverse,qui peut être sélectionné en fonction des exigences spécifiques de conception et d'utilisation du circuit pour assurer la transmission correcte des signaux.
Applications:
Composants Bluetooth et GPS: en tant qu'interface pour la transmission du signal RF, il assure le fonctionnement normal de la communication Bluetooth et de la fonction de positionnement GPS,afin que l'appareil puisse recevoir et envoyer avec précision les signaux Bluetooth ainsi que les informations de positionnement.
Équipement réseau: Dans les routeurs, les commutateurs et autres équipements réseau, certaines pièces impliquant une communication sans fil utiliseront des connecteurs TNC pour la connexion afin de réaliser la transmission et l'échange de données.
Support d'antenne: La connexion entre le support d'antenne et l'antenne utilise parfois un connecteur TNC, qui peut réaliser une transmission de signal stable et joue également un rôle dans la fixation mécanique.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
