Connecteur coaxial RF hermétique féminin TNC à haute performance pour les applications de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de TNC rf | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | D'autres produits |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | À droite. |
| Mettre en évidence: | Connecteur coaxial RF hermétique droit,Applications pour les circuits imprimés |
||

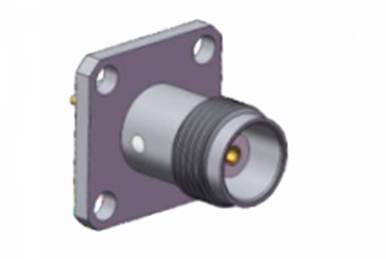

Connecteur coaxial RF hermétique féminin TNC à haute performance pour les applications de PCB
La série TNC représente une évolution en filetage du connecteur BNC, caractérisé par sa fonction d'accouplement en filetage à vis.les connecteurs à haute résistance à l'eau offrent une impédance et une fonction uniforme de 50 ohms dans le spectre DC à 11 GHzIl existe deux variantes du connecteur TNC: la polarité standard et la polarité inverse.qui pourraient ne pas correspondre aux performances des produits industriels ou de qualité supérieureLes connecteurs TNC sont couramment utilisés dans les connexions d'antenne et trouvent des applications étendues dans l'avionique, les communications et divers domaines industriels.les versions à polarité inverse et 75 ohms du connecteur TNC sont également accessibles.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ~ 4 GHz
|
|||
|
Voltage nominal
|
2500VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
750VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 2000 MΩ
|
|||
|
Résistance au contact
|
Conducteur extérieur
|
≤ 6 mΩ
|
||
|
Conducteur central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Spécification environnementale:
| Température de fonctionnement | -30 à +70°C |

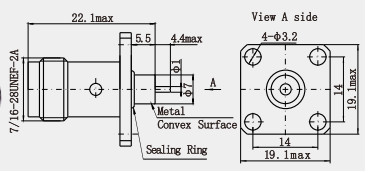

Dessin détaillé
Caractéristiques:
Adaptabilité à l'environnement
Matériaux de haute qualité: généralement en laiton ou en acier inoxydable, la surface peut être nickelée ou dorée pour améliorer la résistance à la corrosion et prolonger la durée de vie,Certains connecteurs sont également imperméables., résistant à la poussière et autres propriétés, adapté aux environnements extérieurs ou difficiles.
large plage de température: la plage de température de fonctionnement est généralement large, par exemple certains connecteurs peuvent fonctionner normalement dans la plage de température de -65 °C à +165 °C,pour répondre aux besoins d'utilisation dans différents environnements.
Applications:
1. champ de positionnement et de surveillance
Antenne de mesure de navigation par satellite: dans de nombreux scénarios extérieurs tels que la cartographie géodésique, l'arpentage océanique, la surveillance sismique, la surveillance de la déformation des ponts, etc.,le connecteur TNC relie l'antenne de mesure de navigation par satellite à des dispositifs externes, transmet des signaux sans fil et fournit de l'énergie, et peut réaliser des mesures et un positionnement de précision au niveau du centimètre.
2Le domaine aérospatial
Système de contrôle aérien: il est utilisé pour la connexion des équipements radio connexes afin d'assurer l'exactitude et la fiabilité de la communication aérienne,pour assurer le vol en toute sécurité des aéronefs et le contrôle du trafic aérien sans heurts.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
