BMA connecteur coaxial RF à microstrip en cuivre
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Mettre en évidence: | Connecteur coaxial RF à micro bande,Connecteur coaxial RF en laiton féminin,Connecteur coaxial RF BMA |
||

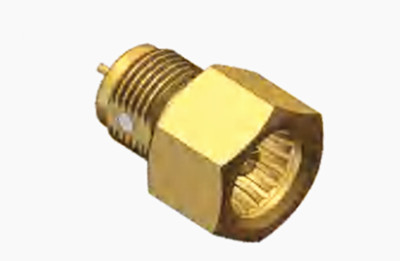

BMA connecteur coaxial RF à microstrip en cuivre
La série BMA représente une catégorie de connecteurs blind mate, méticuleusement conçus conformément à la norme IEC1169-33.Ces connecteurs assurent un contact fiable et présentent des propriétés électriques amélioréesUn avantage majeur réside dans leur capacité à flotter aussi bien par voie axiale que par voie radiale, associée à un espacement minimal entre les contacts individuels et à une composition légère.les rendant idéales pour une application dans l'accouplement à l'aveugle des boîtiers de châssis.
Largement utilisée dans les connexions modulaires pour les armoires de châssis, la série BMA est interchangeable avec ses homologues internationaux, facilitant ainsi des procédures d'engagement et de désengagement rapides.Ces connecteurs sont courants dans le domaine des équipements radio et de l'instrumentation., où elles servent à établir des connexions fiables pour les câbles coaxials.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1000 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

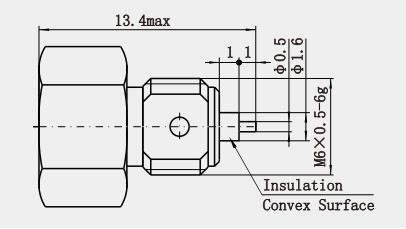

Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Lamière, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -55 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. méthodes de connexion: type de soudage commun, type de coupure et ainsi de suite. la connexion soudée est ferme et fiable, adaptée à une utilisation à long terme; le type de coupure est facile à insérer et à retirer rapidement,d'une largeur n'excédant pas 10 mm,.
2. Force de maintien: la force de maintien de la broche centrale est meilleure, pour s'assurer que le connecteur ne se relâchera pas facilement ou ne tombera pas en cours d'utilisation, par exemple,il y a une force de retenue de la broche centrale du connecteur BMA supérieure à 20 N.
3Durable: longue durée de vie mécanique, peut généralement résister au moins 500 fois le nombre de boucles et déboucles, certains produits de haute qualité sont plus durables.
4. Taille compacte: le connecteur BMA est un connecteur miniature à poussée, de taille compacte, adapté aux équipements avec un espace limité.
Applications:
1. Champ de communication: dans la station de base de communication, il est utilisé pour connecter le module RF, l'antenne et d'autres équipements pour réaliser la transmission du signal haute fréquence.Ses bonnes performances électriques et sa stabilité mécanique peuvent assurer une transmission stable des signaux de communication, réduire les pertes de signal et les interférences, et améliorer la qualité de la communication.
2Système radar: dans le système radar, il peut être utilisé pour connecter les différents composants du radar, tels que l'émetteur, le récepteur, l'antenne, etc., afin de réaliser la transmission de signaux micro-ondes.Comme le système radar nécessite une fiabilité et une stabilité élevées de la transmission du signal, la petite taille du connecteur femelle à microstrip BMA, son poids léger, ses bonnes performances électriques et sa capacité anti-vibration et anti-choc lui permettent de répondre aux exigences strictes du système radar.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
