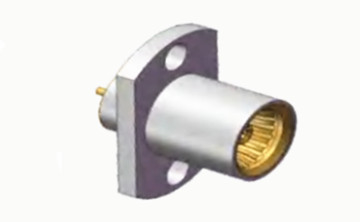

BMA Femme en acier inoxydable montée sur la bride de l'enceinte du connecteur coaxial RF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Mettre en évidence: | Connecteur coaxial RF monté sur bride |
||
BMA Femme en acier inoxydable montée sur la bride de l'enceinte du connecteur coaxial RF
La série BMA constitue une catégorie de connecteurs blind mate, méticuleusement conçus conformément à la norme IEC1169-33.Ces connecteurs assurent un contact fiable et présentent des propriétés électriques amélioréesL'un des principaux avantages de ce connecteur réside dans sa capacité à flotter à la fois axial et radial, associée à un espacement minimal entre les connecteurs individuels et à sa légèreté.le rendant approprié pour des applications d'accouplement à l'aveugle dans des armoires de châssisLargement utilisée dans les connexions modulaires pour l'assemblage de cabinets de châssis, la série BMA offre une interchangeabilité avec ses homologues internationaux, facilitant l'engagement et le désengagement rapides.Ils sont fréquents dans la connexion de câbles coaxiaux dans les équipements et instruments radio.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1000 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

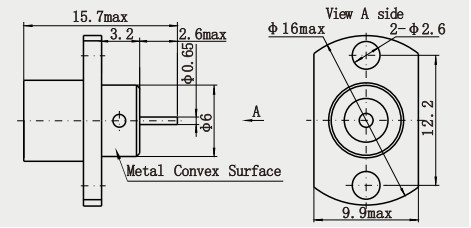

Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Lamière, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -55 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. Durabilité: longue durée de vie mécanique, peut généralement supporter au moins 500 fois le nombre de boucles et déboucles, certains produits de haute qualité avec une durabilité plus élevée.
2. Taille compacte: le connecteur BMA est un connecteur miniature à poussée, de taille compacte, adapté aux équipements avec un espace limité.
Adaptabilité à l'environnement
3- Plage de température: capable de fonctionner dans une large plage de températures, généralement de -55°C à +125°C, ou même dans une plage de températures plus large, peut s'adapter à une variété de conditions environnementales difficiles.
4. résistance aux vibrations et aux chocs: une bonne résistance aux vibrations et aux chocs, dans des conditions de vibrations sévères et de températures extrêmes, peut encore maintenir une performance de connexion stable,pour l'aérospatiale, et d'autres domaines.
Applications:
1. Instruments d'essai et de mesure: couramment utilisés pour connecter des instruments d'essai et des équipements soumis à un test, tels que des analyseurs de réseaux vectoriels, des analyseurs de spectre, des générateurs de signaux, etc.Dans ces équipements d'essai et de mesure, les connecteurs à microbande femelle BMA peuvent fournir une connexion de signal précise pour assurer l'exactitude et la fiabilité des résultats des essais.
2. Autres domaines: Il a également une large gamme d'applications dans certains appareils électroniques miniaturisés et composants à micro-ondes.filtres et autres appareils à micro-ondes, ils sont utilisés pour connecter différents modules de circuit pour réaliser le traitement et la transmission de signaux micro-ondes.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
