500 cycles Durabilité BMA Connecteur coaxial RF féminin en acier inoxydable avec conception en microstrip Norme IEC 1169-33
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF BMA | Plaquage: | Nickelez/or plaqué |
|---|---|---|---|
| Durabilité: | 500 cycles | Matériau de contact: | Laiton, Mrd ECU |
| Matériel: | d'acier inoxydable | Norme de conception:: | Le CEI 1169-33 |
| Le type: | À droite. | Le sexe: | Femme |
| Mettre en évidence: | Connecteur coaxial RF IEC 1169-33,Durabilité de 500 cycles Connecteur coaxial RF,Connecteur coaxial RF de conception de microstrip |
||

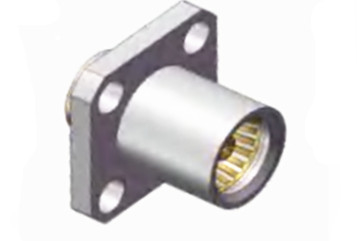

Connecteur coaxial RF féminin en acier inoxydable BMA avec microstrip
Les connecteurs de la série BMA, développés et fabriqués conformément aux normes IEC1169-33, possèdent une conception de plaque de ressort novatrice qui garantit un contact fiable et des propriétés électriques améliorées.Ces connecteurs offrent l'avantage unique de la capacité de flotte axiale et radiale, associés à un espacement minimal entre chaque point de connexion et une structure légère, les rendant idéaux pour les applications d'accouplement à l'aveugle dans le châssis et l'armoire.Largement utilisé dans les connexions modulaires pour de tels assemblages, la série BMA est interchangeable avec ses homologues internationaux, ce qui facilite le raccordement et le détachement rapides.Ils sont souvent utilisés pour établir des connexions de câbles coaxials dans les appareils et instruments radio..
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1000 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Lamière, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -55 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. Connexion à glissement aveugle: ce type de connexion est non seulement pratique et rapide, mais évite également les inconvénients et les problèmes pouvant être causés par les connexions filetées,comme la difficulté de serrer les fils dans un espace étroit, etc., et réduit en même temps le risque de connexions peu fiables dues à l'usure ou au relâchement du fil.
2- Un degré élevé de normalisation: les connecteurs BMA respectent les normes et normes internationales pertinentes pour la conception et la production,assurer une bonne interchangeabilité et compatibilité entre les connecteurs BMA produits par différents fabricants, ce qui favorise la polyvalence et l'interopérabilité des produits.
Applications:
Instruments d'essai et de mesure
1Analyseur de spectre: l'analyseur de spectre est utilisé pour mesurer les caractéristiques spectrales des signaux,ses ports d'entrée et de sortie doivent utiliser des connecteurs coaxiaux RF pour connecter l'équipement sous câbles d'essai et d'essaiLes connecteurs coaxiaux RF féminins à micro-bandes BMA peuvent fournir une bonne correspondance du signal et une faible perte, afin d'améliorer la précision de mesure de l'analyseur de spectre.
2.Analyseur de réseau vectoriel: les analyseurs de réseau vectoriel sont utilisés pour mesurer les paramètres du réseau, tels que les paramètres de diffusion, l'impédance, etc.,et nécessitent un connecteur coaxial RF pour connecter le réseau soumis à l'essai à l'instrument d'essaiLes connecteurs coaxials RF à micro-bandes femelles BMA assurent une transmission stable du signal et des résultats de mesure précis.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
