SBMA Connecteur coaxial RF en acier inoxydable à bride à 2 trous féminin avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | SBMA rf Conector | Plaquage: | Nickelez/or plaqué |
|---|---|---|---|
| Durabilité: | 500 cycles | Matériau de contact: | Laiton, Mrd ECU |
| Matériel: | Acier inoxydable | Norme de conception:: | Le CEI 1169-33 |
| Le type: | À droite. | Le sexe: | Femme |
| Mettre en évidence: | Connecteur coaxial RF à bride à 2 trous,Connecteur coaxial RF à micro bande,Connecteur coaxial RF en acier inoxydable |
||

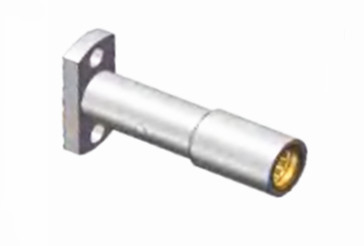

SBMA Connecteur coaxial RF en acier inoxydable à bride à 2 trous féminin avec microstrip
La série SBMA représente une version réduite des connecteurs coaxiaux de la série BMA et fonctionne également comme connecteurs blind-mate.Ils offrent l'avantage d'une excellente bande passante et d'un facteur de forme compact, ce qui les rend adaptés aux besoins de miniaturisation et de modularisation des appareils à micro-ondes.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 500 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 2000 MOhm | |
| Résistance au contact | Conducteur extérieur | Le taux de conversion est le suivant: |
| Conducteur central | Le montant de la subvention est calculé à partir du montant de la subvention | |
| VSMR | ≤1.25 | |
| Perte d'insertion | ≤ 0,30 dB | |
Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -65 à +165°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1- large plage de température: il peut fonctionner normalement dans la plage de température de -55°C à +125°C et même certains produits peuvent résister à des températures plus élevées,avec une puissance de sortie de l'écran supérieure à 50 W, la plage de température allant jusqu'à -55 ~ +125 °C, qui peut être adaptée à une variété de conditions environnementales difficiles.
2. Bonne performance imperméable à l'eau et à la poussière: certains connecteurs SBMA ont un certain degré d'imperméabilité à l'eau et à la poussière pour empêcher l'humidité,poussière et autres substances externes dans l'intérieur du connecteur, affectant ses performances et sa durée de vie.
Applications:
1Système de communication de l'aéronef: le système de communication de l'aéronef doit utiliser des connecteurs de haute performance pour assurer la stabilité et la fiabilité de la transmission du signal.les caractéristiques de miniaturisation et de légèreté des connecteurs SBMA les rendent adaptés à l'environnement d'espace limité de l'aéronef;, et ils peuvent être connectés au système de navigation de l'aéronef, au système de communication, au système de radar, etc., afin d'assurer la sécurité du vol de l'aéronef et une communication fluide.
2Système de communication par satellite: Le système de communication sur le satellite est la clé du fonctionnement normal du satellite, dans lequel le connecteur SBMA joue un rôle important.Il peut connecter toutes sortes d'équipements de communication sur le satellite, réaliser la communication entre le satellite et la station au sol et les autres satellites, et assurer la transmission des données et la fonction de communication du satellite pour jouer normalement.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
