Détails sur le produit:
Conditions de paiement et expédition:
|

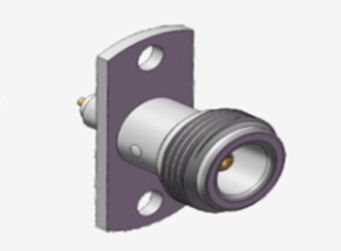

| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Je vous en prie.: | ≤ 13 | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD492 | Impédance: | 50Ω |
| Nom du produit: | Type connecteur coaxial de N de rf | ||
| Mettre en évidence: | Connecteur à bride N femelle 2 trous,Connecteur coaxial RF avec microstrip,Connecteur adaptateur RF N femelle |
||
Les connecteurs de type N sont des dispositifs de couplage coaxiaux filetés, connus pour leurs performances anti-vibrations robustes et leurs excellentes propriétés électriques, avec une plage de fréquences standard allant jusqu'à 11 GHz. Cependant, ils peuvent supporter des fréquences atteignant jusqu'à 18 GHz. Ces connecteurs sont polyvalents, compatibles avec divers câbles RF, et sont largement utilisés dans des secteurs tels que l'aviation, les systèmes radar, les communications micro-ondes et numériques, ainsi que les instruments de test et de mesure.
Nous proposons des services de personnalisation pour les connecteurs et adaptateurs de type N afin de répondre aux diverses exigences des clients. Que vous ayez besoin d'une configuration droite ou à angle droit, à montage sur bride ou sur panneau, nous pouvons adapter nos produits à vos spécifications.
Spécification
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC~11GHz (Max. 18GHz) | |
| Tension nominale | 1000VRMS* (Max. Niveau de la mer) | |
| Tension de tenue diélectrique | 1500VRMS* (Max. Niveau de la mer) | |
| Résistance d'isolement | ≥5000MΩ | |
| Résistance du conducteur central | Conducteur extérieur | ≤0.5mΩ |
| Conducteur central | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Laiton, plaqué or |
| Femelle | Bronze phosphoreux, plaqué or | |
| Contact résilient | Bronze phosphoreux | Passivé nickelé |
| Coque / Boîtier | Laiton Acier inoxydable | Passivation plaquée or |
| Serre-câble | Laiton | Nickelé |
| Isolant | PTFE | |
| Joint | Caoutchouc silicone | |
| Durabilité | 500 cycles | |

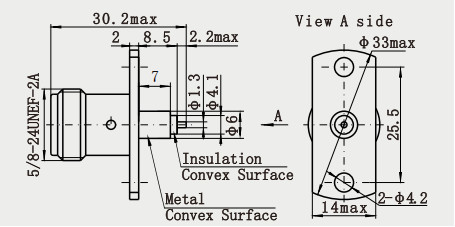

Dessin détaillé
![]()
Caractéristiques
Composants : Il se compose principalement d'un conducteur extérieur, d'un conducteur intérieur, d'un isolant et d'un mécanisme de verrouillage. Le conducteur extérieur est généralement en matériaux métalliques, avec une bonne conductivité électrique et une résistance mécanique, servant de boucle de transmission de signal, tout en jouant un rôle dans la fixation et la protection des pièces internes ; le conducteur intérieur est également en matériau métallique, et le conducteur extérieur constitue ensemble un canal de transmission de signal, la conception doit garantir une transmission de signal à faible perte et à haute efficacité ; l'isolant est situé entre le conducteur intérieur et extérieur, utilisé pour les isoler, afin d'éviter les courts-circuits de signal, le matériau est généralement choisi pour sa stabilité de constante diélectrique et sa bonne résistance à la température ; le mécanisme de verrouillage, c'est-à-dire la structure filetée, peut garantir que le connecteur maintient une connexion stable dans un environnement de vibration ou de choc.
Applications
Système de communication sans fil : Dans les stations de base de communication mobile, les tours de diffusion radio et autres équipements, il est utilisé pour connecter les émetteurs et les récepteurs aux antennes afin de transmettre des signaux RF. Ses caractéristiques de large bande passante peuvent couvrir la plage de signaux de DC à 11 GHz, voire plus, ce qui répond à la demande des communications sans fil modernes pour les bandes de hautes fréquences et les larges bandes passantes. Par exemple, la transmission de signaux RF dans les stations de base 4G/5G nécessite des connecteurs de type N pour assurer une transmission de signal stable.
Communication par micro-ondes : Dans les systèmes de transmission par micro-ondes, tels que les stations au sol de communication par satellite, les stations relais micro-ondes, etc., les connecteurs N sont utilisés pour connecter divers équipements à micro-ondes, y compris les mélangeurs, les amplificateurs de puissance, les filtres, etc., afin de réaliser une transmission efficace des signaux micro-ondes. En raison de sa faible perte et de son blindage élevé, il peut réduire efficacement l'atténuation et les interférences du signal pendant le processus de transmission et améliorer la qualité de la communication.
Catalogue produits
Adaptateur RF
| Assemblages de câbles RF |
| Scellages hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
| Adaptateur guide d'ondes vers coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs ondes millimétriques (2,4 mm, 2,92 mm) |
| Emballage et livraison |
* Selon les exigences des clients
REMARQUE :
Nous avons plus de 10 000 types de connecteurs de type N, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
