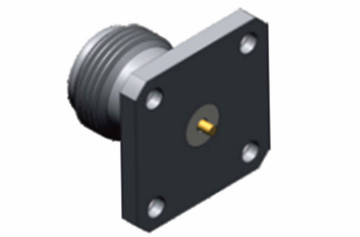

Flanche à 4 trous de la série N Coaxiale RF féminin pour application de communication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD490-H | Le sexe: | Femme |
| Résistance à l'isolation: | ≥ 500 MΩ | Je vous en prie.: | ≤ 13 |
Flanche à 4 trous de la série N Coaxiale RF féminin pour application de communication
Les connecteurs de type N appartiennent aux connecteurs coaxiaux à couplage fileté, offrant une excellente capacité anti-vibration et des caractéristiques électriques.mais nous pouvons aussi offrir des produits avec une plage de fréquence étendue jusqu'à 18 GHzCes connecteurs sont compatibles avec différents types de câbles RF et sont largement utilisés dans des domaines tels que l'aviation, l'aérospatiale, le radar, les micro-ondes et les communications numériques.avec une puissance de sortie supérieure à 50 WNous fournissons des services personnalisés pour différents types de connecteurs N et adaptateurs selon les exigences spécifiques des clients, y compris les types d'angle droit ou droit,Options de montage à la bride ou à la cloison.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

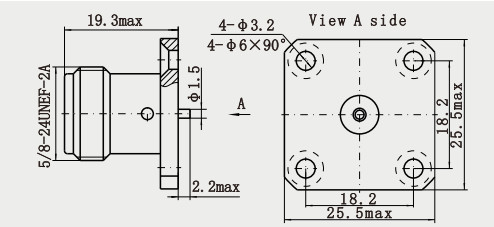

Dessin détaillé
Caractéristiques:
1. Connexion filetée: C'est la caractéristique externe la plus importante des connecteurs de type N,qui sont filetés pour obtenir une connexion électrique solide et fiable en tournant les fils sur la prise et la prise. Ce type de connexion est non seulement solide, mais aussi facile à manipuler et peut être rapidement branché et débranché,ce qui le rend approprié pour les scénarios nécessitant des connexions et déconnexions fréquentes.
2. Différentes formes et méthodes de terminaison: Il existe différentes formes, telles que le type droit ou droit-angle, le type de bride à 4 trous, le type press-in, le type de cloison, le type de panneau à 2 trous, le type de panneau à 4 trous,ou type sans chargementLes méthodes d'arrêt sont également plus abondantes, y compris le snap-in/weld, le snap-in/weld (contact statique), le crimp/weld, le type remplaçable sur le terrain, le type soudé ou le type soude/soude.
Applications:
1Système de télévision par câble: Dans les réseaux de télévision par câble, les connecteurs N sont couramment utilisés pour connecter des câbles coaxials et divers équipements, tels que des décodeurs de télévision, des amplificateurs avant, des distributeurs de branches, etc.Les connecteurs 75Ω N sont couramment utilisés dans les systèmes de télévision par câble, ce qui peut assurer une transmission de haute qualité des signaux vidéo et réduire la distorsion et les interférences du signal.
2Émetteur radio et télévision: dans l'équipement émetteur d'un émetteur radio et télévision, un connecteur de type N est utilisé pour connecter l'émetteur, le régulateur d'antenne, le connecteur de connexion à l'antenne et le connecteur de connexion à l'antenne.alimentateur et autres composants pour transmettre des signaux RF à l'antenne émetteur pour réaliser la transmission de programmes radio et télévisésSes bonnes performances électriques et sa stabilité mécanique peuvent assurer le fonctionnement fiable de l'équipement de transmission et la transmission stable des signaux.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
