N Connecteur coaxial RF féminin imperméable à l'eau à 4 trous avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KYB2 | Le sexe: | Femme |
| Matériel: | en cuivre | Isolateur: | PTFE |
| Durabilité: | 500 cycles |

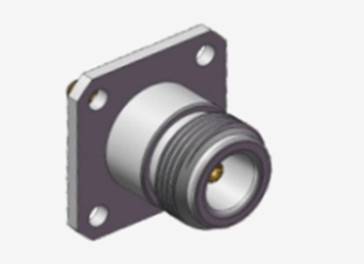

N Connecteur coaxial RF féminin imperméable à l'eau à 4 trous avec microstrip
Les connecteurs de type N sont des connecteurs coaxiaux avec accouplement fileté, présentant une bonne capacité anti-vibration et des caractéristiques électriques.Ils peuvent être utilisés avec différents types de câbles RF et sont largement utilisés dans l'aviationNous offrons des services de personnalisation pour différents connecteurs de type N pour répondre aux exigences spécifiques des clients.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

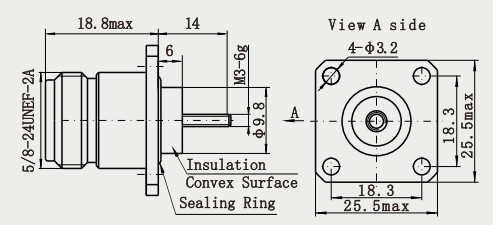

Dessin détaillé
Le dessin de contour:
Caractéristiques:
1Faible perte: l'utilisation de matériaux de haute qualité et un procédé de fabrication de précision, la perte générée dans le processus de transmission du signal est extrêmement faible,qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
2- haut blindage: la coque est généralement faite de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal et assurer la stabilité et la fiabilité du signal.
3. Forte durabilité: après un traitement et des essais spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.).) et a une longue durée de vie.
Applications:
1Analyseurs réseau: dans les instruments d'essai tels que les analyseurs réseau, des connecteurs de type N sont utilisés pour connecter la transmission du signal RF entre le dispositif soumis à l'essai et l'instrument d'essai.Étant donné que les analyseurs de réseau doivent mesurer avec précision les différents paramètres des signaux RFLes connecteurs de type N peuvent répondre aux exigences d'essai des analyseurs de réseau avec leur faible perte,une protection élevée et une bonne répétabilité.
2Analyseur de spectre: l'analyseur de spectre est utilisé pour analyser la distribution spectrale et les caractéristiques de puissance des signaux RF,et le connecteur de type N est utilisé pour connecter la source de signal à l'analyseur de spectreLa connexion fiable du connecteur de type N peut assurer la transmission précise du signal, obtenant ainsi des résultats d'analyse du spectre précis.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
