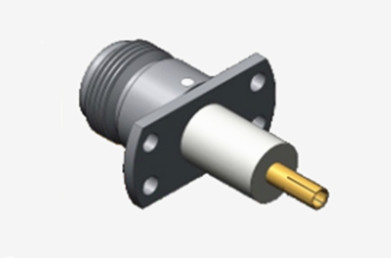

N Connecteur coaxial RF monté sur une bride femelle avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF de type N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD496 | Le sexe: | Femme |
N Connecteur coaxial RF monté sur une bride femelle avec microstrip
Les connecteurs de type N sont des interfaces coaxiales filetées conçues avec précision, réputées pour leur résistance aux vibrations robuste, leurs performances électriques supérieures et leurs capacités de fréquence étendues.Alors que les modèles standard prennent généralement en charge jusqu'à 11 GHz, nos configurations avancées permettent d'atteindre une bande passante opérationnelle allant jusqu'à 18 GHz.Ces connecteurs polyvalents peuvent accueillir plusieurs types de câbles RF et sont des composants intégrants des systèmes de haute fiabilité dans l'ingénierie aérospatiale, les réseaux radar, les télécommunications à micro-ondes, la transmission de données numériques et les plates-formes d'instrumentation RF.Nous sommes spécialisés dans la conception de solutions de type N sur mesure pour répondre aux exigences spécifiques des applications et aux défis environnementaux.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

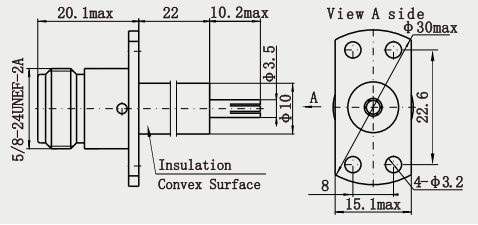

Dessin détaillé
Caractéristiques:
1Mécanisme de verrouillage à filetage: conception de connexion à filetage de taille moyenne, connexion solide par verrouillage rotatif, forte résistance aux vibrations et aux chocs, adaptée aux environnements difficiles124.
2Matériau et durabilité: le matériau de la carrosserie est principalement en laiton ou en acier inoxydable,et certains modèles hautes performances sont plaqués en or pour réduire la résistance au contact et améliorer la conductivité électrique et la résistance à la corrosion125.
3Conception polyvalente: divisé en mâle/femme, polarité standard/polarité inverse, et formes comprenant le type droit, le type à angle droit, le type de panneau (2 trous/4 trous), le type de bride, etc.pour répondre à différentes exigences d'installation134.
Applications:
1Système radar: module émetteur-récepteur pour radar aérien et radar à bord, répondant aux exigences en matière de haute fréquence (par exemple bande X/Ku) et de résistance aux vibrations.
2. Charge utile par satellite: connexion d'un émetteur-récepteur et d'une antenne dans une charge utile de communication par satellite, résistante aux radiations spatiales et aux changements de température.
3Équipement de guerre électronique: transmettre des signaux à haute fréquence dans des brouilleurs et des équipements de reconnaissance, s'adapter à des scénarios d'impulsions de haute puissance.
Aéronefs et véhicules aériens sans pilote: connexion par liaison RF dans les équipements de communication et de navigation aériens.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
