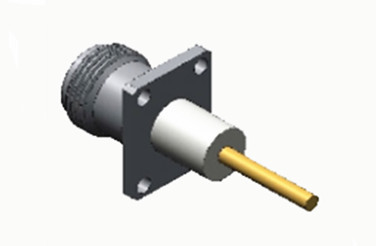

N Connecteur coaxial RF féminin en acier inoxydable à 4 trous avec bande de cuivre
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF de type N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KFD500G | Le sexe: | Femme |
N Connecteur coaxial RF féminin en acier inoxydable à 4 trous avec bande de cuivre
Les connecteurs de type N sont des interfaces coaxiales filetées conçues avec précision et réputées pour leur résistance aux vibrations exceptionnelle, leurs performances électriques optimisées et leurs capacités de fréquence étendues.Alors que les modèles standard prennent généralement en charge jusqu'à 11 GHzCes connecteurs polyvalents maintiennent l'intégrité du signal à travers divers types de câbles RF et sont largement utilisés dans l'avionique.systèmes aérospatiaux, les réseaux radar, les télécommunications à micro-ondes, la transmission de données numériques et les plates-formes d'instrumentation RF.Nous sommes spécialisés dans la conception de solutions de type N sur mesure pour répondre aux exigences spécifiques des applications et aux défis environnementaux.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

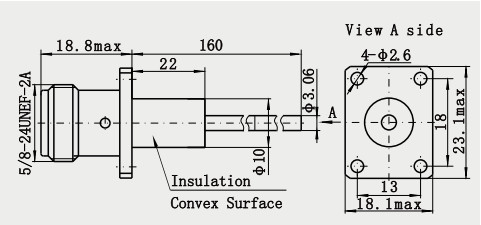

Dessin détaillé
Caractéristiques:
1Sécurisation et protection: la surface d'insertion est équipée d'un anneau d'étanchéité (par exemple IP67), à l'épreuve de la poussière et de l'eau, adaptée à l'environnement extérieur ou humide25.
2Résistance aux intempéries: il peut fonctionner de manière stable dans des conditions extrêmes telles que des températures élevées, basses, corrosion, etc. et a une longue durée de vie23.
3Large gamme d'adaptabilité: compatible avec une variété de câbles RF (tels que les câbles semi-rigides, les câbles flexibles), peut être converti avec SMA, BNC, TNC et autres connecteurs par l'intermédiaire de l'adaptateur,adapté aux équipements à micro-ondes, l'aérospatiale, le radar, les instruments d'essai et autres domaines245.
4- Gestion de puissance élevée: adaptée aux applications RF de haute puissance, telles que les stations de base, les émetteurs, les communications par satellite, etc., avec une capacité supérieure aux petits connecteurs (tels que BNC) 36
Applications:
1. Réseaux de télévision par câble: Connecte un câble coaxial de 75Ω dans des transmissions tronquées (par exemple des systèmes CATV) pour prendre en charge la transmission de signaux analogiques/numériques.
2Émetteur de radiodiffusion: port de sortie RF pour émetteur FM/UHF pour résister aux signaux de radiodiffusion de haute puissance.
3- Production cinématographique et télévisuelle: connexion du microphone sans fil de la caméra, équipement de transmission vidéo (comme la transmission par micro-ondes).
4Équipement à micro-ondes: Transmettre des signaux à micro-ondes de haute puissance dans les fours à micro-ondes, les équipements de chauffage RF.
5Détecteurs de radars: connexion RF avant pour radar d'évitement de collision automobile, radar météo.
Accélérateurs de particules/Résonance magnétique nucléaire: Transmission de signaux de contrôle à haute fréquence ou d'énergie RF dans des équipements de recherche scientifique.
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
