Détails sur le produit:
Conditions de paiement et expédition:
|

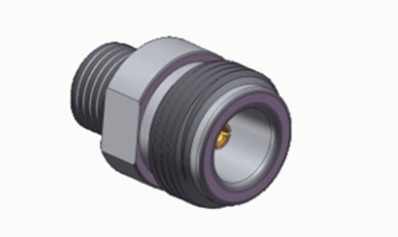

| Nom du produit: | Connecteur coaxial RF de type N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz |
| Modèle: | N-KYD6 | Le sexe: | Femme |
| Nom du produit: | Connecteur coaxial RF de type N | ||
| Mettre en évidence: | N Connecteur RF à cloisonnement féminin,Connecteur RF avec microstrip,N Femelle Connecteur M10X1 |
||
Les connecteurs de type N sont des interfaces coaxiales de précision, filetées, réputées pour leur résistance exceptionnelle aux vibrations, leurs performances électriques optimisées et leurs capacités de fréquence étendues. Alors que les modèles standard prennent généralement en charge jusqu'à 11 GHz, nos configurations avancées atteignent des bandes passantes opérationnelles allant jusqu'à 18 GHz. Ces connecteurs polyvalents maintiennent l'intégrité du signal sur divers types de câbles RF et sont largement utilisés dans l'ingénierie aérospatiale, les réseaux radar, les télécommunications par micro-ondes, la transmission de données numériques et les plateformes d'instrumentation RF. Nous sommes spécialisés dans la conception de solutions de type N sur mesure pour répondre aux exigences spécifiques des applications et aux défis environnementaux.
Spécification
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Gamme de fréquences | DC~11GHz (Max. 18GHz) | |
| Tension nominale | 1000VRMS* (Max. niveau de la mer) | |
| Tension de tenue diélectrique | 1500VRMS* (Max. niveau de la mer) | |
| Résistance d'isolement | ≥5000MΩ | |
| Résistance du conducteur central | Conducteur extérieur | ≤0.5mΩ |
| Conducteur central | ≤1.5mΩ | |
| ROS | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Laiton, plaqué or |
| Femelle | Bronze phosphoreux, plaqué or | |
| Contact résilient | Bronze phosphoreux | Passivé nickelé |
| Coque / Boîtier | Laiton Acier inoxydable | Plaqué or Passivation |
| Serre-câble | Laiton | Nikelé |
| Isolant | PTFE | |
| Joint d'étanchéité | Caoutchouc silicone | |
| Durabilité | 500 cycles | |

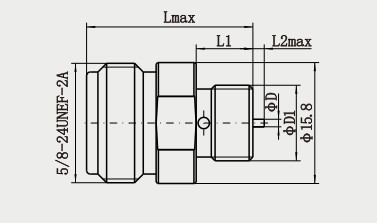

Dessin détaillé
![]()
![]()
Caractéristiques :
1. Large gamme d'adaptabilité : Compatible avec une large gamme de câbles RF (par exemple, câbles semi-rigides, câbles flexibles), peut être converti avec des connecteurs SMA, BNC, TNC et autres via des adaptateurs, adapté aux équipements à micro-ondes, à l'aérospatiale, au radar, aux instruments de test et à d'autres domaines 245.
Haute puissance : convient aux applications RF de haute puissance, telles que les stations de base, les émetteurs, les communications par satellite, etc., avec une capacité de puissance supérieure à celle des petits connecteurs (par exemple, BNC)36.
2. Utilisation pratique : la connexion filetée facilite le branchement et le débranchement rapides manuellement ou avec des outils, et certains modèles prennent en charge la méthode de sertissage sans soudure4.
3. Problèmes potentiels : il convient de prêter attention à la correspondance d'impédance (50Ω et 75Ω ne peuvent pas être mélangés), à l'augmentation de la réflexion due à l'usure lors de l'insertion et du retrait, ainsi qu'aux dommages causés par une mauvaise utilisation (telle qu'un serrage excessif) 35.
Applications :
1. Analyseur de réseau/Analyseur de spectre : Connecte l'appareil testé (par exemple, antenne, filtre) à l'instrument pour prendre en charge les tests à large bande passante (0-18 GHz).
2. Générateur de signal/Atténuateur : Transmet des signaux RF de haute précision lors de tests en laboratoire ou sur le terrain.
Test en chambre noire : construction de liaisons RF pour la carte de direction d'antenne et les tests CEM.
3. Réseau de télévision par câble : connexion de câbles coaxiaux de 75Ω dans la transmission de ligne (par exemple, système CATV), prenant en charge la transmission de signaux analogiques/numériques.
4. Émetteur de diffusion : port de sortie RF pour émetteur FM/UHF pour supporter des signaux de diffusion de haute puissance.
Production cinématographique et télévisuelle : connexion de microphones sans fil de caméra, d'équipements de transmission vidéo (tels que la transmission par micro-ondes).
Catalogue produits :
| Adaptateur RF |
| Ensembles de câbles RF |
| Scellages hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs à micro-ondes |
| Adaptateur guide d'ondes vers coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC |
Emballage et livraison :
* Carton d'exportation standard
* Selon les exigences des clients
REMARQUE :
Nous avons plus de 10 000 types de Type NConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
