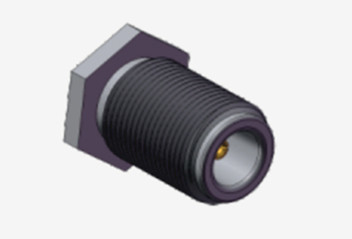

N Connecteur coaxial RF à cloisonnement nickelé féminin avec microstrip

N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip
N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip

Image Grand :  N Connecteur coaxial RF à cloisonnement nickelé féminin avec microstrip meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT (Elite)
Certification: ISO-9001-2015
Numéro de modèle: N-KYD17
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: Négociable
Détails d'emballage: Carton standard à l'exportation
Délai de livraison: Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 1,000000 pièces par mois
Description de produit détaillée
Nom du produit: Type rf Conector coaxial de N Plaquage: d'une épaisseur n'excédant pas 10 mm
Le sexe: Femme Plage de fréquences: DC~11GHz
Modèle: N-KYD17 Impédance: 50Ω
Nom du produit: Type connecteur coaxial de N de rf
Mettre en évidence:

N Connecteur RF à cloisonnement féminin

,

Connecteur coaxial nickelé

,

Adaptateur coaxial RF microstrip

Connecteur coaxial RF de cloison plaqué nickel femelle de type N en vrac

Les connecteurs de type N sont dotés d'interfaces filetées qui assurent un couplage sécurisé, combiné à une résistance exceptionnelle aux vibrations et à des performances électriques optimisées. Alors que leur plage de fréquences typique s'étend jusqu'à 11 GHz, nos modèles avancés prennent en charge le fonctionnement jusqu'à 18 GHz. Ces connecteurs démontrent une large compatibilité avec divers types de câbles RF et sont largement utilisés dans des industries telles que l'ingénierie aérospatiale, les systèmes radar, la technologie des micro-ondes, les télécommunications numériques et les équipements de test haute fréquence.

Nous proposons des connecteurs et adaptateurs de type N entièrement personnalisables, adaptés à diverses spécifications. Que vous ayez besoin de configurations droites ou à angle droit, de conceptions à montage sur panneau ou à montage sur châssis, nos solutions peuvent être conçues avec précision pour répondre aux besoins uniques de votre application.

N Connecteur coaxial RF à cloisonnement nickelé féminin avec microstrip



Spécification

Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.

Caractéristiques électriques
Impédance 50Ω
Plage de fréquences DC~11GHz (Max. 18GHz)
Tension nominale 1000VRMS* (Niveau de la mer max.)
Tension de tenue diélectrique 1500VRMS* (Niveau de la mer max.)
Résistance d'isolement ≥5000MΩ
Résistance du centre Conducteur extérieur ≤0.5mΩ
Conducteur central ≤1.5mΩ
ROS ≤1.3
Caractéristiques matérielles et mécaniques
Conducteur central Mâle Laiton,

Plaqué nickel

Femelle Bronze phosphoreux,

Plaqué nickel

Contact résilient Bronze phosphoreux Plaqué nickel
Coque / Boîtier Laiton, Acier inoxydable

Plaqué nickel

Serre-câble Laiton Plaqué nickel
Isolant PTFE
Joint Caoutchouc silicone
Durabilité 500 cycles





Dessin détaillé

N Connecteur coaxial RF à cloisonnement nickelé féminin avec microstrip

Caractéristiques :

1. Compatibilité et flexibilité
Convient à une variété de câbles : il peut correspondre à des câbles semi-flexibles, semi-rigides, flexibles, etc., couvrant différents scénarios d'application (par exemple, instruments de test, stations de base, systèmes radar).
Personnalisation : Le type d'interface, la plage de fréquences, le matériau (par exemple, acier inoxydable résistant à la corrosion), le traitement de surface (par exemple, plaqué or, plaqué rhodium) peuvent être personnalisés selon les exigences.
2. Scénarios d'application typiques
Domaine des communications : communication par micro-ondes, communication par satellite, station de base 5G/6G, liaison fibre optique vers antenne.
Test et mesure : Interface RF d'analyseur de réseau vectoriel, d'analyseur de spectre, de générateur de signaux et d'autres équipements.
Industrie et aérospatiale : systèmes radar, équipements de test haute fréquence, communications embarquées, systèmes de contrôle industriel.
Industrie et recherche scientifique : expériences RF, test de dispositifs à micro-ondes, transmission à haute vitesse dans les centres de données haute performance.



Applications :

1. Industrie et aérospatiale
Systèmes radar : utilisés pour connecter les modules émetteurs-récepteurs radar et les antennes, s'adaptant aux besoins de transmission de signaux haute puissance et haute fréquence14.
Équipement de test haute fréquence : Dans les systèmes de communication et de test industriels, les connecteurs N fournissent des connexions fiables résistantes aux vibrations, étanches et antipoussière14.
Équipement avionique : utilisé dans les systèmes de communication et de navigation embarqués, s'adaptant aux environnements de températures extrêmes et de chocs mécaniques14.
2. Industrie et recherche
Expériences micro-ondes et R&D RF : Prise en charge des tests de signaux haute fréquence et de l'intégration d'équipements dans des environnements de laboratoire, tels que la conception d'antennes et l'analyse de matériaux14.
Centres de données haute performance : pour les liaisons RF à haute vitesse entre les serveurs et les appareils de communication afin d'assurer l'intégrité du signal4.



Catalogue produits :

Adaptateur RF
Ensembles de câbles RF
Scellages hermétiques verre-métal
Connecteur série J30J
Joints rotatifs micro-ondes
Adaptateur guide d'ondes vers coaxial
Connecteur RF SMA/SSMA
Connecteur RF SMP/SSMP
Connecteur RF MCX/MMCX
Connecteur RF TNC
Connecteur RF de type N
Connecteur RF BNCConnecteurs d'ondes millimétriques (2,4 mm, 2,92 mm)



Emballage et livraison :

* Carton d'exportation standard
* Selon les exigences des clients



REMARQUE :
Nous avons plus de 10 000 types de connecteurs de type N, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
