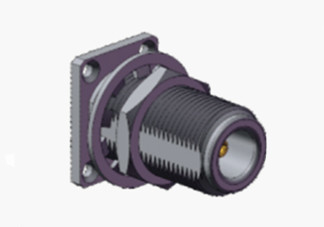

N connecteur coaxial RF nickelé à 4 trous avec microstrip

N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip
N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip

Image Grand :  N connecteur coaxial RF nickelé à 4 trous avec microstrip meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT (Elite)
Certification: ISO-9001-2015
Numéro de modèle: N-KYFD
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: Négociable
Détails d'emballage: Carton standard à l'exportation
Délai de livraison: Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 1,000000 pièces par mois
Description de produit détaillée
Nom du produit: Type rf Conector coaxial de N Plaquage: d'une épaisseur n'excédant pas 10 mm
Impédance: 50Ω Plage de fréquences: DC~11GHz
Modèle: N-KYB2 Le sexe: Femme
Matériel: en cuivre Isolateur: PTFE
Durabilité: 500 cycles Nom du produit: Type connecteur coaxial de N de rf
Mettre en évidence:

Connecteur de cloison à bride N 4 trous

,

Connecteur coaxial nickelé de rf

,

Adaptateur coaxial RF microstrip

Connecteur RF à bride N à 4 trous plaqué nickel avec microbande

Les connecteurs de type N sont dotés de mécanismes d'engagement à filetage, offrant une résistance robuste aux vibrations et des performances électriques supérieures. Avec une plage de fréquences allant jusqu'à 18 GHz, nos modèles dépassent la note typique standard de 11 GHz. Ces connecteurs démontrent une large compatibilité avec divers types de câbles RF et sont largement utilisés dans des industries telles que l'avionique, l'ingénierie aérospatiale, les systèmes radar, la technologie des micro-ondes, les télécommunications numériques et les équipements de test à haute fréquence.

Nous sommes spécialisés dans la fabrication de solutions N sur mesure, nous nous adaptons aux besoins spécifiques des clients qu'ils nécessitent des configurations droites ou à angle droit, des conceptions à montage sur panneau, à montage sur châssis ou à montage sur bride.



Spécification

Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.

Caractéristiques électriques
Impédance 50Ω
Plage de fréquences DC~11GHz(Max.18GHz)
Tension nominale 1000VRMS*(Max.Niveau de la mer)
Tension de tenue diélectrique 1500VRMS*(Max.Niveau de la mer)
Résistance d'isolement ≥5000MΩ
Résistance du centre Conducteur extérieur ≤0.5mΩ
Conducteur central ≤1.5mΩ
VSWR ≤1.3
Caractéristiques matérielles et mécaniques
Conducteur central Mâle Laiton, plaqué or
Femelle Bronze phosphoreux, plaqué or
Contact résilient Bronze phosphoreux Passivé plaqué nickel
Coque / Boîtier Laiton Acier inoxydable Passivation plaquée or
Serre-câble Laiton Plaqué nickel
Isolant PTFE
Joint Caoutchouc silicone
Durabilité 500 cycles

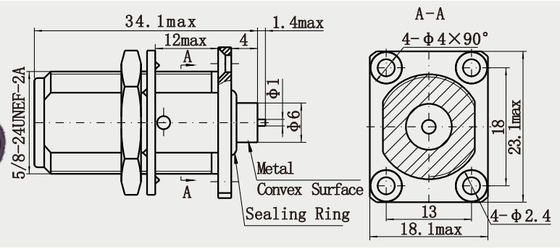

Dessin détaillé

N connecteur coaxial RF nickelé à 4 trous avec microstrip

Dessin d'ensemble :

N connecteur coaxial RF nickelé à 4 trous avec microstrip

Caractéristiques :

1. Adaptabilité environnementale
Résistance aux vibrations et aux chocs : La structure de verrouillage filetée résiste efficacement aux vibrations et aux chocs mécaniques, adaptée aux environnements difficiles (par exemple, aérospatiale, équipement industriel).
Plage de température : Généralement stable dans la plage de -55°C à +125°C, certains produits de qualité industrielle résistent aux températures extrêmes.
Niveau de protection : Conception étanche à l'eau et à la poussière en option (par exemple, IP67/IP68), adaptée aux environnements extérieurs ou humides.
2. Compatibilité et flexibilité
Adaptable à une variété de câbles : peut correspondre à des câbles semi-flexibles, semi-rigides, flexibles, etc., couvrant différents scénarios d'application (par exemple, instruments de test, stations de base, systèmes radar).
Personnalisation : Le type d'interface, la plage de fréquences, le matériau (par exemple, acier inoxydable résistant à la corrosion), le traitement de surface (par exemple, plaqué or, plaqué rhodium), etc. peuvent être personnalisés selon les exigences.



Applications :

1. Industrie et recherche
Expérimentation micro-ondes et R&D RF : Prend en charge les tests de signaux haute fréquence et l'intégration d'équipements dans des environnements de laboratoire, tels que la conception d'antennes et l'analyse de matériaux14.
Centre de données haute performance : pour les liaisons RF à haute vitesse entre les serveurs et les appareils de communication afin d'assurer l'intégrité du signal4.
2. Autres scénarios spéciaux
Surveillance sans fil extérieure : Dans les systèmes de sécurité, les connecteurs de type N sont adaptés à la pluie et à la neige grâce à une conception étanche (par exemple, montage sur bride)14.
Applications haute puissance : telles que les fours à micro-ondes, les équipements de chauffage RF, les connecteurs N peuvent supporter une transmission de haute puissance14



Catalogue produits :

Adaptateur RF
Assemblages de câbles RF
Scellages hermétiques verre-métal
Connecteur série J30J
Joints rotatifs micro-ondes
Adaptateur guide d'ondes vers coaxial
Connecteur RF SMA/SSMA
Connecteur RF SMP/SSMP
Connecteur RF MCX/MMCX
Connecteur RF TNC
Connecteur RF de type N

Connecteurs ondes millimétriques (2,4 mm, 2,92 mm)



Emballage et livraison :

* Carton d'exportation standard
* Selon les exigences des clients



REMARQUE :
Nous avons plus de 10 000 types de Connecteur de type N Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails
.
