N-KYFD1 paroi en nickel, monture de bride féminine, connecteur coaxial RF pour une connexion stable

Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection
Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection

Image Grand :  N-KYFD1 paroi en nickel, monture de bride féminine, connecteur coaxial RF pour une connexion stable meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT (Elite)
Certification: ISO-9001-2015
Numéro de modèle: N-KYFD1
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: Négociable
Détails d'emballage: Carton standard à l'exportation
Délai de livraison: Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 1,000000 pièces par mois
Description de produit détaillée
Nom du produit: Type rf Conector coaxial de N Plaquage: d'une épaisseur n'excédant pas 10 mm
Impédance: 50Ω Plage de fréquences: DC~11GHz
Modèle: N-KYFD1 Le sexe: Femme
Nom du produit: Type connecteur coaxial de N de rf
Mettre en évidence:

Connecteur de cloison plaqué nickel N-KYFD1 en vrac

,

Connecteur coaxial RF à monture de bride féminine

,

Adaptateur coaxial RF à connexion stable

Connecteur RF coaxial à montage sur bride femelle N plaqué nickel

Les connecteurs de type N utilisent des mécanismes d'engagement à filetage, offrant une résistance exceptionnelle aux vibrations et des performances électriques optimisées. Alors que la plage de fréquences standard atteint 11 GHz, nos modèles avancés étendent les capacités de fonctionnement à 18 GHz. Ces connecteurs restent compatibles avec divers types de câbles RF et sont des composants essentiels dans l'avionique, les systèmes aérospatiaux, les réseaux radar, les applications micro-ondes, l'infrastructure de communication numérique et les équipements de mesure de précision.

Notre équipe d'ingénieurs est spécialisée dans la création de solutions de type N sur mesure pour répondre à des spécifications précises. Que vous ayez besoin de configurations droites ou à angle droit, de conceptions à montage sur panneau, sur châssis ou sur bride, nous fournissons des adaptateurs et des connecteurs entièrement personnalisés pour répondre aux besoins exacts de votre application.



Spécification

Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.

Caractéristiques électriques
Impédance 50Ω
Gamme de fréquences DC~11GHz(Max.18GHz)
Tension nominale 1000VRMS*(Max.Niveau de la mer)
Tension de tenue diélectrique 1500VRMS*(Max.Niveau de la mer)
Résistance d'isolement ≥5000MΩ
Résistance du centre Conducteur extérieur ≤0.5mΩ
Conducteur central ≤1.5mΩ
ROS ≤1.3
Caractéristiques matérielles et mécaniques
Conducteur central Mâle Laiton, plaqué or
Femelle Bronze phosphoreux, plaqué or
Contact résilient Bronze phosphoreux Passivé plaqué nickel
Coque / Boîtier Laiton Acier inoxydable Plaqué or Passivation
Serre-câble Laiton Plaqué nickel
Isolant PTFE
Joint Caoutchouc silicone
Durabilité 500 cycles

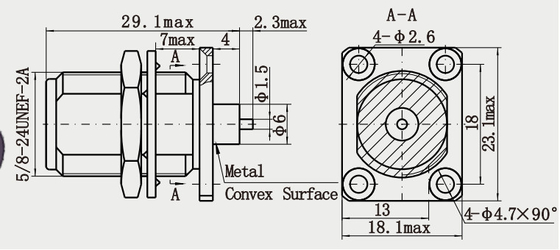

Dessin détaillé

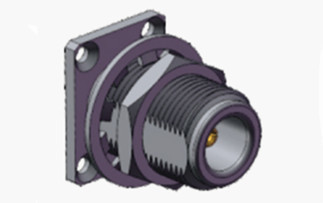

N-KYFD1 paroi en nickel, monture de bride féminine, connecteur coaxial RF pour une connexion stable

N-KYFD1 paroi en nickel, monture de bride féminine, connecteur coaxial RF pour une connexion stable

Caractéristiques :

1. Conception de couplage fileté : Connexion fiable par serrage rotatif, offrant une bonne stabilité mécanique et une bonne résistance aux vibrations, adaptée aux environnements vibrants (par exemple, équipements aérospatiaux, automobiles).
2. Multi-montage : Prend en charge les configurations droites, à angle droit, à montage sur bride ou à montage sur cloison pour répondre aux différentes exigences d'espace.

Applications :

1. Radiodiffusion et radio et télévision
Émetteur de télévision par câble : Utilisé pour connecter l'émetteur à l'antenne afin de transmettre des signaux RF haute fréquence (par exemple, bandes UHF/VHF) pour assurer une couverture de signal stable34.
Réseaux de télévision par câble : Dans les systèmes de distribution par câble, les connecteurs de type N sont utilisés pour connecter les câbles coaxiaux aux équipements afin de prendre en charge la transmission de signaux analogiques/numériques3.
2. Instruments de test et de mesure
Analyseur de réseau vectoriel/Analyseur de spectre : Utilisé comme interface standard pour connecter l'appareil testé à l'instrument afin de prendre en charge des tests de signaux de haute précision (par exemple, de DC à 18 GHz)14.
Générateurs de signaux/oscilloscopes : pour l'entrée/sortie de signaux RF afin d'assurer une faible réflexion et une faible perte1



Catalogue produits :

Adaptateur RF
Ensembles de câbles RF
Scellages hermétiques verre-métal
Connecteur série J30J
Joints rotatifs micro-ondes
Adaptateur guide d'ondes vers coaxial
Connecteur RF SMA/SSMA
Connecteur RF SMP/SSMP
Connecteur RF MCX/MMCX
Connecteur RF TNC
Connecteur RF de type N
Connecteur RF BNC Connecteurs ondes millimétriques (2,4 mm, 2,92 mm)



Emballage et livraison :

* Carton d'exportation standard
* Selon les exigences des clients



REMARQUE :
Nous avons plus de 10 000 types de Type N Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails
ls.
