Connecteur CSMP / SMPS mâle hermétique pour soudure sur PCB, gain de place ou haute fréquence RF

Présentation du produit :

Gain de place ou haute fréquenceConnecteur RF mâle CSMP/SMPS pour montage sur PCB

Le connecteur RF CSMP, également appelé SMPS, doté d'un conducteur central en alliage Kovar plaqué or, assure une transmission de signal cohérente et fiable sur une large plage de fréquences allant de 0,04 GHz à 40 GHz. Cela le rend idéal pour les applications haute fréquence nécessitant précision et stabilité.

Avec une résistance d'isolement de ≥2000MΩ, leCSMPLe connecteur RF minimise la perte de signal et maintient l'intégrité du signal même dans des conditions difficiles, contribuant ainsi à sa fiabilité et à ses performances globales dans les systèmes RF critiques.

Conçu avec une impédance nominale de 50 Ω, le connecteur RF CSMP correspond à l'impédance des composants connectés, réduisant les réflexions et les distorsions du signal pour un transfert de signal optimal et une efficacité maximale du système RF.

Le facteur de forme compact du connecteur RF CSMP, également connu sous le nom de Supper micro SMP, est plus petit que le SSMP (mini smp, smpm), ce qui le rend parfait pour les applications peu encombrantes. Sa petite taille prend en charge les installations haute densité sans compromettre les performances, offrant une solution polyvalente pour les systèmes RF modernes.

En conclusion, le connecteur RF CSMP combine des matériaux de qualité supérieure, une ingénierie de précision et des capacités de haute performance, ce qui en fait le choix idéal pour diverses applications RF. Que ce soit pour des environnements restreints en espace ou des applications haute fréquence, les connecteurs RF SSMP et CSMP offrent une connectivité fiable et une intégrité de signal exceptionnelle.

Caractéristiques:

• Soupermicro-SMPConception SMP de type mini :Idéal pour les applications nécessitant une solution de connecteur compacte et légère. Sa taille miniature est parfaite pour les environnements restreints.
• Structure de haute qualité :Fabriqué à Xi'an, en Chine, avec un conducteur extérieur en alliage Kovar durable plaqué or, garantissant une excellente conductivité et fiabilité.
• Large gamme de fréquences :Convient aux applications haute fréquence dans la plage de 0,04 GHz à 40 GHz.
• Étanchéité hermétique :Évalué à 1,01325 X 10-3 Pa.cm3/s, fournissant un joint étanche pour empêcher les fuites de gaz ou de liquides, ce qui le rend idéal pour les environnements nécessitant une protection élevée contre les facteurs environnementaux.
• Isolation supérieure :Isolant en verre (vert), offrant d'excellentes propriétés d'isolation pour des performances fiables dans des conditions difficiles.

Paramètres techniques :

Dimension générale deConnecteur RF mâle CSMP/SMPS pour montage sur PCB:

Solution carte à carte :

Connecteur RF CSMP mâle (détente totale) + adaptateur femelle CSMP + connecteur mâle CSMP (alésage lisse)

Applications :

LeConnecteur RF CSMP hermétiquement scelléest polyvalent et peut être utilisé dans :

• Aérospatial
• Télécommunications
• Aviation
• Navigation
• Satellite
• Radar
• Industriel et électronique

Sa taille miniature, sa large plage de fréquences et son étanchéité hermétique en font un choix fiable pour les environnements exigeants.

Personnalisation :

Services de personnalisation de produits pour le connecteur CSMP RF :

Des services de personnalisation de produits sont disponibles pour le minitype SMP, le mini-size SMP et le minisize SMP.

Quantité minimale de commande : 200 pièces

Emballage et expédition :

Ce connecteur RF CSMP est soigneusement emballé pour garantir une livraison en toute sécurité à votre porte.

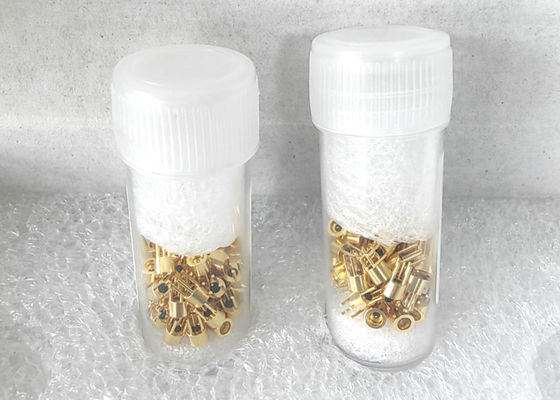

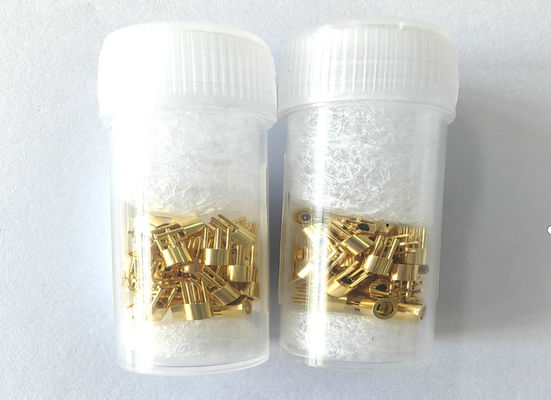

Emballer:50 pièces/bouteille en plastique

Taille du carton extérieur :21,5*15,5*12 cm (0,040 CBM)

Remarque : le carton extérieur peut contenir deux petits cartons.
