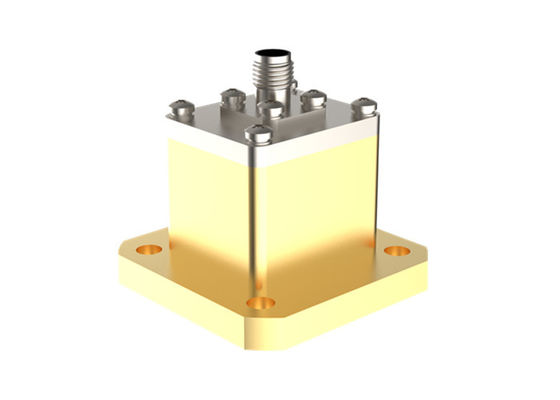

9.84-15GHz WR75 à SMA Directeur d'onde de lancement de l'extrémité féminine à l'adaptateur coaxiale Brass SMA/BJ120-KFE
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR75 Guide d'onde à adaptateur coaxiale | Matériel: | Laiton |
|---|---|---|---|
| Placage: | Plaqué or | Gamme de fréquences: | 9.84 GHz à 15 GHz |
| Connecteur: | SMA Femelle | Vswr: | 1.25 |
| Taille de guide d'ondes: | Pour les appareils à moteur | Style corporel: | Fin du lancement |
| Mettre en évidence: | L'adaptateur de coaxie est en laiton.,Fin du lancement du guide d' onde à l' adaptateur coax,Guide d'ondes à coaxie de 15 GHz |
||
9.84GHz~15GHz Adaptateur de guide d'ondes WR75 vers coaxiale SMA femelle à lancement frontal
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvrent 5.4GHz-110GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement frontal et lancement à angle droit en fonction de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de SMA/BJ120-KFE:
| Nom du produit | Adaptateurs de guide d'ondes WR75 vers coaxiaux SMA femelle |
| Numéro de modèle | SMA/BJ120-KFE |
| Type coaxial | SMA femelle |
| Taille du guide d'ondes | WR75 |
| Style de corps | Lancement frontal |
| Gamme de fréquences | 9.84GHz-15GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.25 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure hyperfréquence et d'ondes millimétriques, etc.

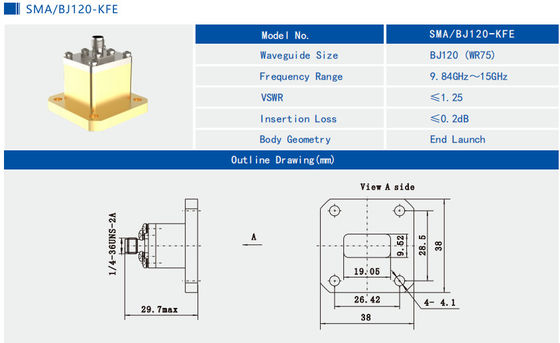

Schéma et images de Adaptateur WR75 vers coaxiale SMA femelle SMA/BJ120-KFE:
Associé Adaptateurs coaxiaux SMA femelle vers guide d'ondes de Elite Electronic.
| Numéro de modèle | Description | Remarque |
| SMA/BJ100-KFE2 | Adaptateurs à angle droit WR90 vers SMA femelle | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90 vers SMA femelle angle droit adaptateurs | 8.2GHz~12.5GHz |
| SMA/BJ120-KF6 | Adaptateurs à angle droit WR75 vers SMA femelle | 9.84GHz~15GHz |
| SMA/BJ140-KFE | Adaptateurs à lancement frontal WR62 vers SMA femelle | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | Adaptateurs à angle droit WR62 vers SMA femelle | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | Adaptateurs à lancement frontal WR51 vers SMA femelle | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | Adaptateurs à angle droit WR51 vers SMA femelle | 14.5GHz~22GHz |
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs de guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
