RA SMP connecteur de micro-bandes à semi-détachage mâle pour PCB à travers le montage de soudure par trou

Description du produit :

Connecteur SMPest un connecteur de type accouplement enfichable avec une interface ultra-petite, similaire en taille au connecteur MMCX. Cela le rend parfaitement adapté à l'accouplement aveugle haute densité, en particulier pour les applications impliquant des cartes de circuits imprimés, des châssis et des armoires. Il est généralement utilisé par paires, notre solution pour les connexions PCB carte à carte telles queConnecteurs à détente complète/à détente limitée + adaptateurs en série + connecteurs à alésage lisse.

Basés sur différentes forces de rétention de connexion, les connecteurs SMP sont divisés en trois types d'interface : alésage lisse, détente limitée et détente complète, chacun répondant à différents besoins d'application :

1) Interface à alésage lisse: Ce type offre la moindre force de rétention de connexion, permettant un désalignement axial et radial. Il est couramment utilisé dans les connexions aveugles ou les mesures de non-précision et a la plus longue durée de vie.

2) Interface à détente complète: Ce type offre la meilleure force de rétention de connexion et la meilleure résistance aux vibrations et aux chocs. En raison de sa difficulté à se déconnecter une fois connecté, malgré sa grande stabilité, il a un impact significatif sur la durée de vie et le confort du produit, avec une durée de vie d'environ 500 cycles seulement. Il est souvent utilisé pour les connexions par câbles.

3) Interface de détente limitée: Également connue sous le nom d'interface semi-détente, elle combine les avantages d'un alésage lisse et d'une détente complète, offrant une stabilité de test élevée et une durée de vie plus longue que celle d'une détente complète. Il convient aux mesures de précision.

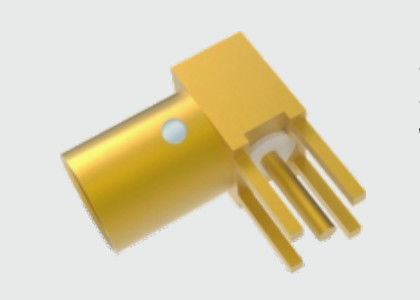

Connecteur SMP mâle à angle droit RA à détente limitée (unité : mm) :SMP-JWHD37

AutreConnecteur SMP mâle RA à détente limitée ou à alésage lisseModèle similaire :

Connecteur à détente limitée SMP mâle RA, soudure de PCBModèle : SMP-JWFD22 et SMP-JWFD22-S

Montage sur bride de connecteur à détente limitée SMP mâle RAModèle : SMP-JWFD11

Plus de produits, veuillez nous contacter librement pour le catalogue de produits sales3@xa-elite.com.cn

Applications :

En raison des broches plus courtes ou même de la conception sans broches des composants SMP, le chemin électrique est plus court, ce qui contribue à améliorer la vitesse et la stabilité de la transmission du signal, améliorant ainsi les performances globales des produits électroniques. Les composants SMP présentent également une bonne résistance aux vibrations et aux chocs, ainsi qu'un faible taux de défauts dans les joints de soudure. Cela permet aux produits soudés avec SMP de présenter une excellente fiabilité, améliorant ainsi la durabilité globale des produits.

La technologie de soudage SMP est largement utilisée dans les domaines des communications, de l’électronique grand public, des ordinateurs, de l’électronique automobile, du contrôle industriel et de l’aérospatiale. Dans ces domaines, la technologie SMP joue un rôle irremplaçable, favorisant la miniaturisation et le développement haute performance des produits électroniques.

Personnalisation :

Services de personnalisation de produits pour le connecteur SMP RF :

Nom de marque: ELT

Prix ​​: Selon la quantité

Veuillez nous envoyer le dessin et nous laisserons notre ingénieur organiser l'évaluation ou nous nous recommanderons le modèle alternatif.

Emballage et expédition :

Emballage et expédition du produit pour le connecteur SMP RF :

Le connecteur SMP RF est livré solidement emballé dans une petite boîte en carton pour garantir sa protection pendant le transport. La boîte est étiquetée avec le nom du produit et ses spécifications pour une identification facile.

Pour l'expédition, le connecteur SMP RF est placé dans une enveloppe matelassée ou une boîte, selon la quantité commandée. Il est ensuite scellé et étiqueté avec l’adresse d’expédition et les informations de suivi pour une livraison efficace.
