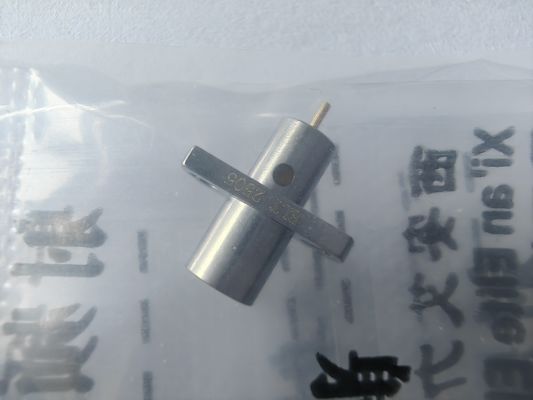

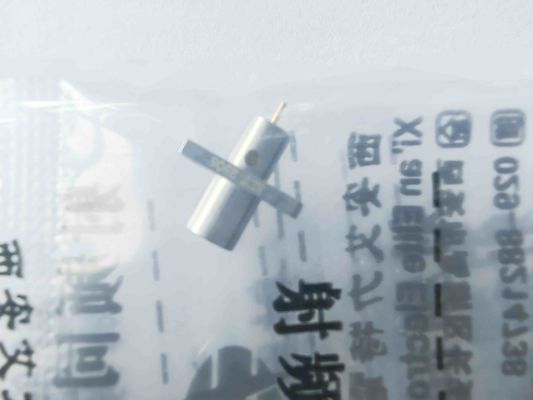

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz

Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz
Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz

Image Grand :  Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz meilleur prix

Détails sur le produit:
Lieu d'origine: Xi'an, Chine
Nom de marque: ELT
Certification: ISO Certificates
Numéro de modèle: SMP-JFD30G-F
Conditions de paiement et expédition:
Quantité de commande min: 50
Prix: Depending on the quantity
Détails d'emballage: 1 pièce/sac plastique ; 10 pièces/grand sac plastique ; 100 pièces/carton
Délai de livraison: 8 à 10 semaines après le paiement
Conditions de paiement: T/T ou LC
Capacité d'approvisionnement: Comme conditions
Description de produit détaillée
Nom du produit: Connecteur SMP RF à bride 2 trous Modèle: SMP-JFD30G-F
Gamme de fréquences: 0,3 MHz-18 GHz, 40 GHz Logement: Acier inoxydable, Passivation
Contacts: Alliage de cuivre, placage doré Formulaire d'interface: Détente complète
Impédance: 50Ω Résistance d'isolation: >5000MΩ
DWV: 500V Style de montage: Montage sur bride à 2 trous
Isolant: PTFE Profondeur de l'engagement: 2,79 mm
Température: -55 ℃ ~ + 125 ℃ Action: Pas disponible
Contacts: Alliage de cuivre, plaqué or Impédance: 50Ω
Logement: Acier inoxydable, passivation
Mettre en évidence:

Plug mâle SMP à détente complète

,

SMP prise mâle 2 trous

,

Connecteur de microstrip SS Full Detent

Description du produit :

Le connecteur RF SMP est un connecteur coaxial RF subminiature à enfichage conçu pour des applications à haute fréquence jusqu'à 40 GHz. Il est connu pour sa taille compacte et ses performances fiables, ce qui le rend idéal pour une utilisation dans divers appareils électroniques, systèmes, communications, satcom, radar, etc. pour la connexion entre cartes. Il peut économiser un plus grand espace de montage pour réaliser une connexion de carte haute densité. Le connecteur RF SMP mâle a trois structures : à cran complet, à cran limité (également appelé semi-cran, demi-cran) et à alésage lisse (y compris le capuchon d'attrapage).


Selon les différentes applications d'utilisation, l'utilisateur peut choisir le connecteur RF SMP mâle avec différentes structures. Lorsque l'utilisateur n'a pas besoin d'interférence de fréquence, il peut choisir le cran complet. Le cran completa la force de rétention de connexion maximale, la meilleure résistance aux vibrations et aux chocs. Il est couramment utilisé pour la connexion de câbles.


Lorsque l'utilisateur a besoin de nombreuses insertions, il peut utiliser le cran limité (également appelé semi-cran, demi-cran). Tla force de rétention est moyenne baséesur la structure à alésage lisse. Il est largement utilisé pour l'assemblage de circuits imprimés et les connexions d'accouplement à l'aveugle.


Lorsque l'utilisateur a besoin d'assembler plus de connecteurs SMP carte à carte ou doit en assembler beaucoup, il peut choisir la structure à alésage lisse. L'alésage lissea les mêmes forces d'engagement et de désengagement et permet un désalignement axial et radial. Il est souvent utilisé dans les connexions d'accouplement à l'aveugle.


La dimension extérieure du connecteur mâle SMP à cran complet en acier inoxydable (Unité : mm) : SMP-JFD30G-F

Pour le mâle en acier inoxydableConnecteur RF SMPConnecteur à bride à 2 trous : série SMP-JFD30G, nous avons également le type à alésage lisse SMP-JFD30G-S.

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz


Autre acier inoxydableMâleConnecteur RF SMP Connecteur à bride à 2 trousModèle similaire : Série SMP-JFD

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz


Note3 : Profondeur d'engagement : 2,79 mm

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz

Note1 : Profondeur d'engagement : 2,79 mm

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz


Plus de produits, veuillez nous contacter librement pour le catalogue de produits sales3@xa-elite.com.cn

Applications :

Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/guides d'ondes et d'assemblages de câbles, desservant l'aérospatiale, l'aviation, la navigation, la satcom, le radar,communicationsdepuis plus de 23 ans.

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz

Personnalisation :

Services de personnalisation de produits pour connecteur RF SMP :

Nom de marque : ELT

MOQ : 200 pièces

Prix: Selon la quantité

Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons un modèle alternatif ou vous fournirons notre solution.

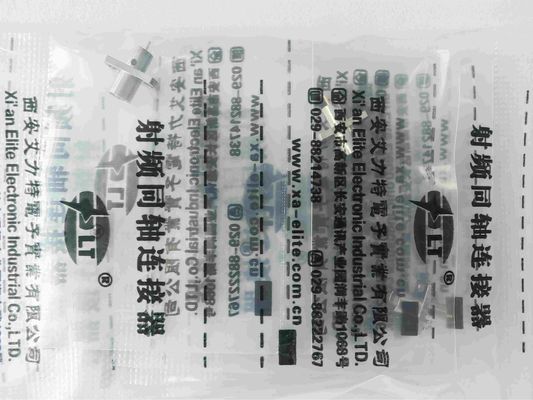

Emballage et expédition :

Emballage pourConnecteur RF SMP:

1 pièce/ petit sac en plastique

10 pièces/ grand sac en plastique

100 pièces/ boîte en carton


LeConnecteur RF SMP est emballé en toute sécurité dans une petite boîte en carton pour assurer sa protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.

Connecteur Microstrip SMP mâle en acier inoxydable, bride à 2 trous, montage complet à détente, avec fréquence jusqu'à 18 GHz

Pour l'expédition, le connecteur RF SMP est placé dans un carton. Nous fournirons le numéro de suivi après l'expédition.
