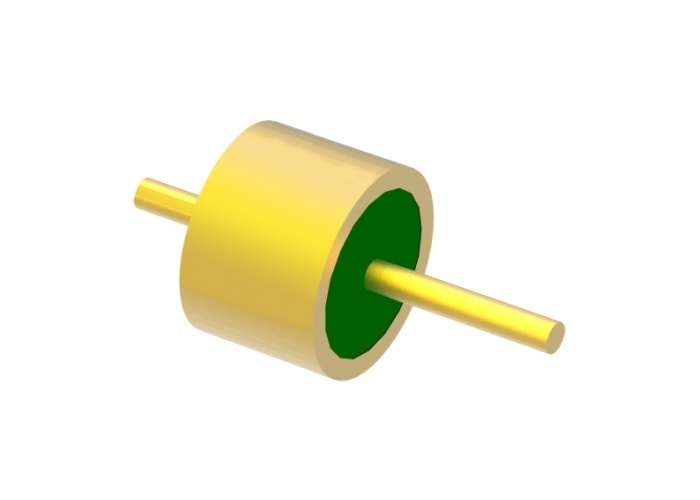

Connecteur RF 50 Ohms à broche unique, hermétique, scellé verre-métal M2014-16-JH

50Ohm RF Single Pin Header Hermetic Glass To Metal Seal M2014-16-JH
50Ohm RF Single Pin Header Hermetic Glass To Metal Seal M2014-16-JH 50Ohm RF Single Pin Header Hermetic Glass To Metal Seal M2014-16-JH

Image Grand :  Connecteur RF 50 Ohms à broche unique, hermétique, scellé verre-métal M2014-16-JH meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT
Certification: ROHS ISO-9001-2015
Numéro de modèle: M2014-16-JH
Conditions de paiement et expédition:
Quantité de commande min: 200 PCS
Prix: Négociable
Détails d'emballage: Carton d'exportation standard
Délai de livraison: Dans les 3 semaines
Conditions de paiement: T / T, Western Union, L / C
Capacité d'approvisionnement: 30 000 000 PC par an
Contact
Description de produit détaillée
Placage: Plaqué or Certificat: ROHS ISO-9001-2015
Matériel: Kovar 4J29 Épingle: Broche unique
Verre: 7052 7070, DM308 Hermécité: <1,01325 x 10e-08 std.cc/s
emballer: Sceaux de verre à métal Forme: Verre de frittage au sceau en métal kovar
Nom de marque: ELT(Elite) Taille: peut être personnalisé en fonction de votre exigence
Mettre en évidence:

Connecteur à broche unique

,

scellé verre-métal

,

Scellé verre-métal 50 Ohms

 Joint unique RF hermétique en verre à métal à broche unique 50 Ohms avec surface de connexion par fil d'or

Spécification de M2014-16-JH:

Nom du produit Joints hermétiques en verre à métal
Impédance RF 50 Ohms
Type 1 broche
Rangées 1 rangée
Couleur Plaqué or
Matériau du boîtier et de la broche Kovar 4J29
Matériau du verre
Couleur du verre
Type 7050 ou 7070 ou DM308
Vert ou blanc
Gamme de fréquences DC-18GHz
VSWR 1.35
Tension de tenue ≥500V

Herméticité

Taux de fuite

< 1.01325 X 10-3 Pa*cm3/s
< 1X 10-9 mbar*l/s
< 1 x 10-9 ccHe/sec @ 1 atm
Résistance d'isolement ≥2000MΩ
Température de fonctionnement -65℃~+260℃



Caractéristiques :

-Petite taille

-Léger

-Hermétique

-Qualité stable et haute fiabilité

-Conducteur interne : Connexion par fil d'or, soudage et méthode d'accouplement au choix


Application :

Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, des produits à ondes millimétriques.



Avantages :
-Plaquage or 1.27 µm
- Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés

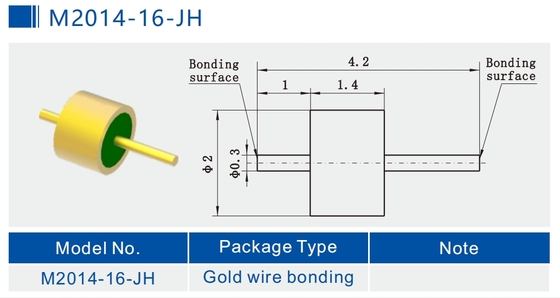

Image détaillée (mm) de M2014-16-JH



Connecteur RF 50 Ohms à broche unique, hermétique, scellé verre-métal M2014-16-JH 0

Catalogue-Joints hermétiques en verre à métal.pdf



Joints hermétiques en verre à métal RF/DC /Connecteurs multipins /Connecteur également appelé isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.



Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.

Connecteur RF 50 Ohms à broche unique, hermétique, scellé verre-métal M2014-16-JH 1

Liste des produits :

Série JM à broche unique 50Ω RF Choix de soudage, d'accouplement et de connexion
Série standard JM à broche unique 50Ω RF Choix de soudage, d'accouplement et de connexion
Série non standard JM à broche unique 50Ω RF Choix de soudage, d'accouplement et de connexion
Série JK à broche unique DC Choix de soudage et de connexion
Série standard JK à broche unique DC Choix de soudage et de connexion
Série non standard JK à broche unique DC Choix de soudage et de connexion par tête d'épingle
Série JMC à connecteur multipin
 1 à 9 broches avec 1 à 3 rangées au choix
Dimensions personnalisées

Large gamme


REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques en verre à métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.

Connecteur RF 50 Ohms à broche unique, hermétique, scellé verre-métal M2014-16-JH 2
